Telekommunikationskabel Schweiz
LKS ..x4x0,6 / 0,8
C42
0.60.8
2-20
Telekommunikationskabel Schweiz
Aufbau
| Leiter | Kupfer… |

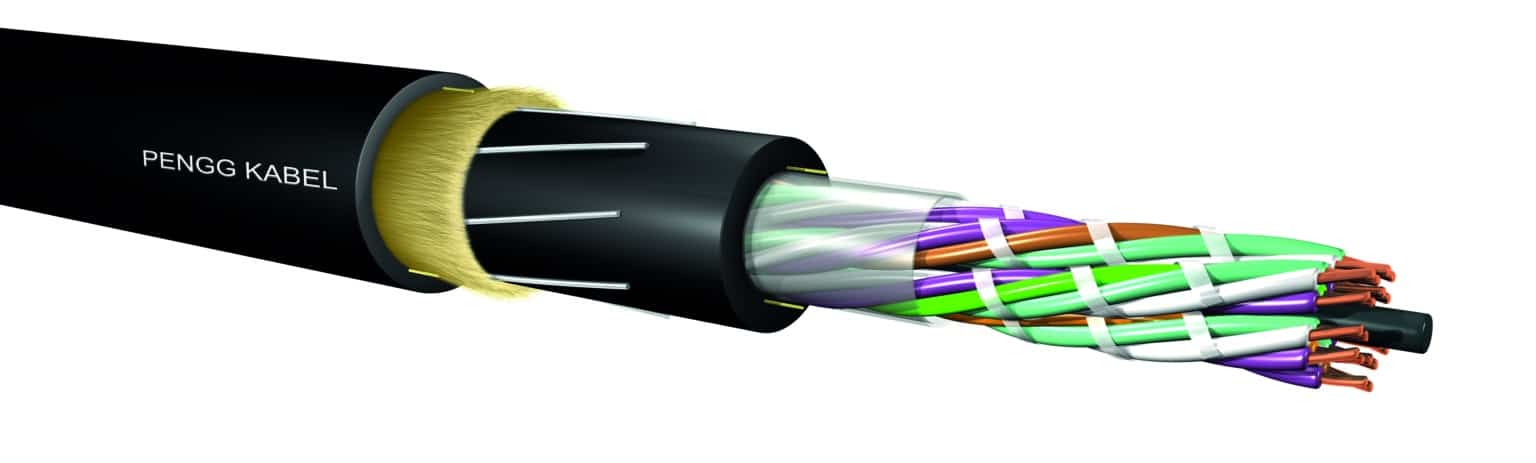

Selbsttragendes Telekommunikations-Luftkabel mit Schirm und Tragelementen aus Kevlar mit Zugkräfte bis 7,5 kN.
Aufbau, Verlegung, Aufdruck
Aufbau
| Leiter | Kupfer blank Ø 0,6 mm / Ø 0,8 mm |
| Isolierhülle | PE |
| Verseilung | Vierer in konzentrischen Lagen zur Kabelseele verseilt |
| Bewicklung | Alu-PETP-Folie |
| Reißfaden | 2x diametral angeordnet |
| Innenmantel | PE- schwarz, Wanddicke siehe Tabelle |
| Schirm | eine Lage verzinnter Kupferdraht 0,5 mm, umwickelt mit Alu-PETP-Folie |
| Zugentlastungselemente | Aramid-Tragelemente in konzentrischer Lage verseilt inkl. Schmelzkleber |
| Reißfaden | 2x diametral angeordnet |
| Schutzhülle | PE-HD, Farbe schwarz, Wanddicke siehe Tabelle |
Kennzeichnung der Verseilelemente
| Vierer | a | b | c | d |
| Zählvierer | weiß | blau | türkis | violett |
| Normalvierer 1 | weiß | orange | türkis | violett |
| Normalvierer 2 | weiß | grün | türkis | violett |
| Normalvierer | weiß | braun | türkis | violett |
| Normalvierer | weiß | grau | türkis | violett |
Aufdruck
PENGG Kabel + Type + Meter + Jahr
Produktdaten
| Type | Materialnummer | nom. Wandstärke Innenmantel [mm] |
nom. Wandstärke Außenmantel [mm] |
ca. Außendurchmesser [mm] |
ca. Kabelgewicht [kg/km] |
|---|---|---|---|---|---|
| 3x4x0,6 5x4x0,6 10x4x0,6 1x4x0,8 5x4x0,8 10x4x0,8 |
5637529 5638349 5638651 5639517 5637530 K635537 |
1,2 1,2 1,2 1,2 1,4 1,4 |
2,4 1,5 1,4 1,5 2,1 2,1 |
15,5 15,7 18,9 12,9 21,4 27,1 |
195 214 308 133 360 574 |
Technische Details
Mechanische Eigenschaften
| Type | Zugkraft [kN] | rechn. Bruchkraft [kN] |
E-Modul 2) [kN/mm²] |
Dauer- Zugspannung 2) [N/mm²] |
zulässige Ausgangs-Zugspannung 2) [N/mm²] |
Temperatur- dehnzahl 2) [K-1] |
Querschnitt (Aramid) [mm²] |
|---|---|---|---|---|---|---|---|
| 3x4x0,6 5x4x0,6 10x4x0,6 1x4x0,8 5x4x0,8 10x4x0,8 |
6 6 7,5 6 7,5 7,5 |
18 18 22,5 18 22,5 22,5 |
90-120 3) 90-120 3) 90-120 3) 90-120 3) 90-120 3) 90-120 3) |
942 942 884 424 398 398 |
424 424 398 133 360 574 |
-3,5•10-6 -3,5•10-6 -3,5•10-6 -3,5•10-6 -3,5•10-6 -3,5•10-6 |
5,73 5,73 7,64 5,73 7,64 7,64 |
2) bezogen auf den Querschnitt der Zugentlastung
3) je nach Hersteller
Elektrische Eigenschaften (bei 20°C)
| Vorschrift | in Anl. PTT 840.18 (Feb.1988) + ETOP_1168_1_01 | |
| Leiterwiderstand (Schleife 1km) 0,6 mm | ≤133 | Ω/km |
| Leiterwiderstand (Schleife 1km) 0,8 mm | ≤73,5 | Ω/km |
| Isolationswiderstand | min. 10 | GΩkm |
| Betriebskapazität (800Hz) Nominalwert | 42 | nF/km |
| Kapazitive Kopplung | ||
| k1 | ≤200 | pF/230m |
| k9-12 | ≤120 | pF/230m |
| e1-2 | ≤400 | pF/230m |
| Spannungsfestigkeit (50 Hzeff) | ||
| Ader/Ader | 2000 | V/50Hz/1min |
| Ader/Schirm | 2000 | V/50Hz/1min |
| Halogenfreiheit | gemäß IEC 60754-2 |
Technische Änderungen vorbehalten.
