Telekommunikationskabel Schweiz
LKT ..x4x0,8
C40
0.8
10-40
Telekommunikationskabel Schweiz
Aufbau
| Leiter | Kupfer… |

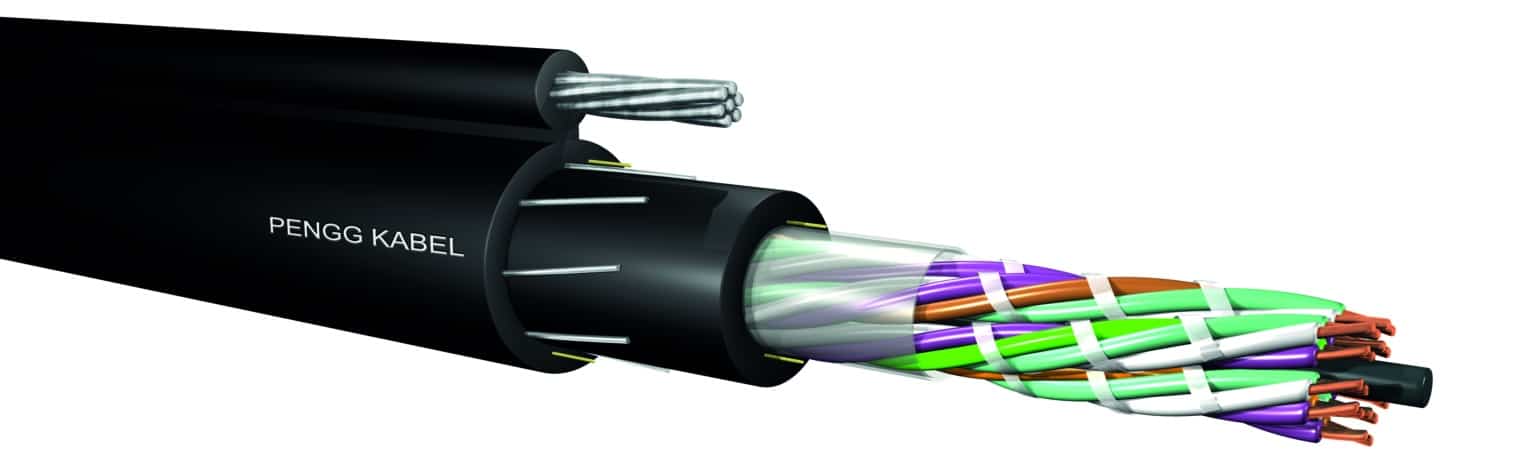

Tekommunikations-Luftkabel mit Tragseil und Schirm
Außenkabel Telekommunikationskabel LKT ..x4x0,8
Füllung
ungefüllt
Gesamtschirm, Bewehrung
Folienschirm
Produkteignung
Telekommunikationskabel Schweiz
Aufbau, Verlegung, Aufdruck
Aufbau
| Leiter | Kupfer blank Ø 0,8 mm |
| Isolierhülle | PE |
| Verseilung | Vierer in konzentrischen Lagen zur Kabelseele verseilt |
| Bewicklung | Alu-PETP-Folie |
| Reißfaden | 2x diametral angeordnet |
| Innenmantel | PE- schwarz, Wanddicke siehe Tabelle |
| Schirm | eine Lage verzinnter Kupferdraht 0,5 mm, umwickelt mit Alu-PETP-Folie |
| Tragseil | Litzen aus verzinktem Stahldraht, gemäß EN 10264-2/DIN 2078 |
| Reißfäden | 2x diametral angeordnet |
| Schutzhülle | Tragseil und Kabelkern sind mit schwarzen PE-HD-Mantel ummantelt (Fig.8), Wanddicke siehe Tabelle |
Kennzeichnung der Verseilelemente
| Vierer | a | b | c | d |
| Zählvierer | weiß | blau | türkis | violett |
| Normalvierer 1 | weiß | orange | türkis | violett |
| Normalvierer 2 | weiß | grün | türkis | violett |
| Normalvierer | weiß | braun | türkis | violett |
| Normalvierer | weiß | grau | türkis | violett |
Aufdruck
PENGG Kabel + Jahr + Type + letzt. 4 Stellen Auftr.Nr. + Meter
Produktdaten
| Type | Materialnummer | nom. Wandstärke Innenmantel [mm] |
ca. Abmessungen Stahlseil [mm] |
ca. Steg (HxB) [mm] |
ca. Außendurchmesser [mm] | ca. Kabelgewicht [kg/km] |
|---|---|---|---|---|---|---|
| 5x4x0,8 5x4x0,8 15x4x0,8 20x4x0,8 |
5637531 5639137 5639023 5638582 |
1,4 1,4 1,6 1,8 |
Ø 4,5 (7×1,5) Ø 9,0 (19×1,8) Ø 6,0 (7×2,0) Ø 6,0 (7×2,0) |
3,0×2,5 3,0×2,5 3,0×3,0 3,0×3,5 |
30,3 35,8 40,1 43,5 |
466 774 923 1074 |
Technische Details
Mechanische Eigenschaften Stahlseil*
| Stahlseil [mm] |
ca. Gewicht [km/m] |
Drahtzug-Festigkeit [MPa] |
min. Bruchlast [kN] |
min. E-Modul [N/mm²] |
max. E-Modul [N/mm²] |
|---|---|---|---|---|---|
| Ø 4,5 (7×1,5) Ø 6,0 (7×2,0) Ø 9,0 (19×1,8) |
0,099 0,18 0,39 |
1.770 1.770 1.770 |
16,69 35,0 75,2 |
122.600 122.600 122.600 |
142.250 142.250 142.250 |
* Die angegebenen mechanischen Eigenschaften basieren auf den Angaben des Stahlseil-Herstellers.
Elektrische Eigenschaften (bei 20°C)
| Vorschrift | PTT 840.18 (Feb.1988) + ETOP_1168_1_01 | |
| Leiterwiderstand (Schleife 1km) 0,8 mm | ≤73,5 | Ω/km |
| Isolationswiderstand | min. 10 | GΩkm |
| Betriebskapazität (800Hz) Nominalwert | 40 | nF/km |
| Kapazitive Kopplung | ||
| k1 | ≤200 | pF/230m |
| k9-12 | ≤120 | pF/230m |
| e1-2 | ≤400 | pF/230m |
| Spannungsfestigkeit (50 Hzeff) | ||
| Ader/Ader | 2000 | V/50Hz/1min |
| Ader/Schirm | 2000 | V/50Hz/1min |
| Halogenfreiheit | gemäß IEC 60754-2 |
Technische Änderungen vorbehalten.
