Bahnkabel Germany
AJ-2Y(L)2YDB2Y 1x4x1,53 400/500/600 (balise cable)
C43
1.53
2
Bahnkabel Germany
PE-insulated, star-quad, with inductive protection

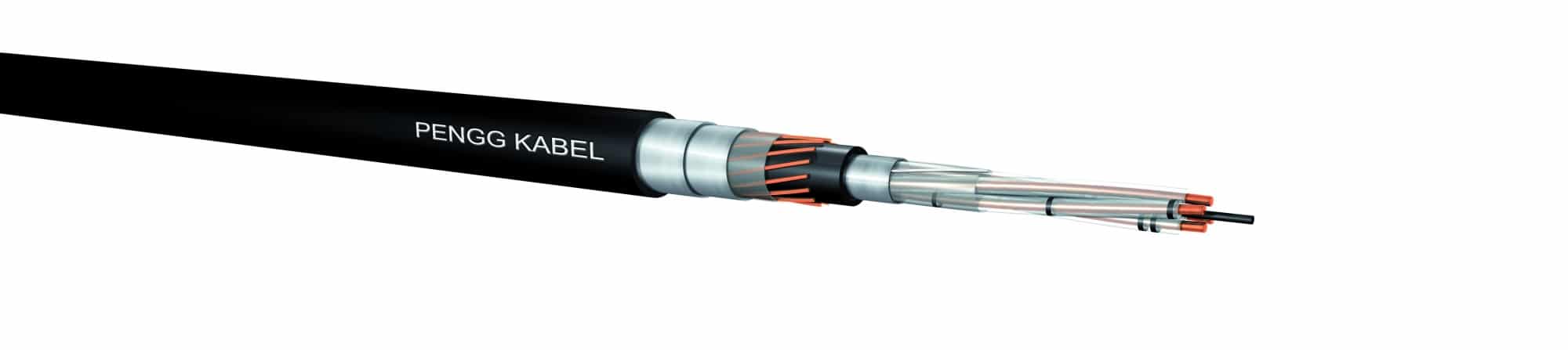

This cable is used to connect a Eurobalise to a control unit or to connect a Eurobalise to a cable distribution unit
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht ∅ 1,53 mm |
| Isolierhülle | PE (2Y) |
| Aderfarben | Ader a: transparent |
| Ader b: transparent mit einer Ringmarkierung alle 17 mm | |
| Ader c: transparent mit zwei Ringmarkierungen alle 34 mm | |
| Ader d: transparent mit zwei Ringmarkierungen alle 17 mm | |
| Verseilung | je vier Adern zu Sternvierern, umwickelt mit Kunststoffband, Beidraht blank 0,4 mm längslaufend |
| Schichtenmantel | Verbund aus Aluminiumfolie und PE-Mantel ((L)2Y), schwarz |
| Schirm | eine Lage Kupferdraht (D), umwickelt mit Kunststoffband |
| Bewehrung | zwei Lagen Stahlband (B) |
| Schutzhülle | PE, schwarz (2Y) |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
SIGNAL EUROBALISE <Type> <VDE Reg. Nr.> PENGG KABEL <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Typenkonstruktion | rk Index | DB-Artikelnummer | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|---|---|
| 1x4x1,53 1x4x1,53 1x4x1,53 |
600 500 400 |
01125174 01125175 01125176 |
633616 4534742 633615 |
22,0 22,0 24,0 |
740 830 1330 |
Technische Details (bei 20°C)
| Vorschrift | DB AG 416.0120 | |
| Leiterdurchmesser | 1,53 | mm |
| Schleifenwiderstand | ≤19,8 | Ω/km |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität (800Hz) | ≤43 | nF/km |
| Kapazitive Kopplung | ||
| k1 | ≤240 | pF/500m |
| ea1/2 | ≤650 | pF/500m |
| Nebensprechleitungsdämpfung | ||
| 1 MHz | ≥60 | dB/km |
| Wellenwiderstand | ||
| 8,8 kHz | 147 ±15% | Ω |
| 200-600 kHz | 120 ±10% | Ω |
| 1,8 MHz | 120 ±10% | Ω |
| Wellenleitungsdämpfung | ||
| 8,8 kHz | ≤0,8 | dB/km |
| 280 kHz | ≤3,0 | dB/km |
| 560 kHz | ≤4,2 | dB/km |
| 1,8 MHz | ≤8,0 | dB/km |
| Prüfspannung | ||
| Ader/Ader | 2500 | V/50Hz/1min |
| Ader/Schirm | 2500 | V/50Hz/1min |
Technische Änderungen vorbehalten.
