Bahnkabel Austria
S-2Y2YCB2Y ..x1,5² RE (J0,65) HD
C120
1.5²

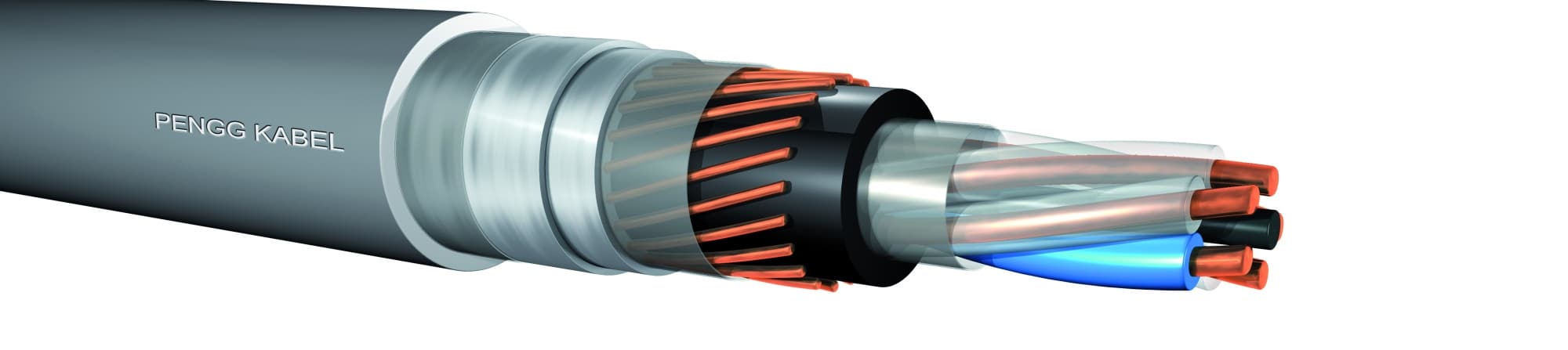

Bahnkabel Austria
PE-insulated, single core, with inductive protection
The cable is designed for use in railway protection systems
Bahnkabel S-2Y2YCB2Y ..x1,5² RE (J0,65) HD
Filling
unfilled
Overall Shield, Reinforcement
copper braid or tape steel tape
Product Suitability
Bahnkabel Austria
Structure, Laying, Imprint
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht 1,5 mm2 |
| Isolierhülle | PE (2Y) |
| Aderfarben | Zählader in jeder Lage: blau |
| weitere Adern: transparent | |
| Verseilung | Adern in konzentrischen Lagen verseilt, umwickelt mit Kunststoffband |
| Mantel | PE, schwarz (2Y) |
| Schirm | eine Lage Kupferdraht Ø 0,8 mm (C), umwickelt mit Kunststoffband |
| Bewehrung | zwei Lagen Stahlband (B), umwickelt mit Kunststoffband |
| Schutzhülle | HDPE, grau (2Y) |
| Kurzzeichen | rund (R) |
| eindrähtig (E) | |
| Reduktionsfaktor mit charakteristischem Wert (J0,65) | |
| PE-Schutzhülle mit hoher Festigkeit (HD) |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
PENGG KABEL – Type – ÖBB – <Meter> ; SIGNAL füllt den freien Raum bei Lücken die kleiner als 10 cm sind
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Product Dates
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 5×1,5 10×1,5 15×1,5 20×1,5 30×1,5 60×1,5 80×1,5 |
3520760 3531368 3531369 3529314 3512698 3512699 3512700 |
17,7 21,0 23,6 25,2 28,1 35,8 40,5 |
576 745 929 1067 1339 2144 3028 |
Technical Details
Technische Details (bei 20°C)
| Vorschrift | ÖVE- K 10 / 10 06.95 | |
| Leiterdurchmesser | 1,5 | mm2 |
| Leiterwiderstand | ≤12,1 | Ω/km |
| Isolationswiderstand | ≥5 | GΩkm |
| Betriebskapazität | ≤120 | nF/km |
| Prüfspannung | ||
| Ader/Ader | 3500 | V/50Hz/2min |
| Ader/Schirm | 3500 | V/50Hz/2min |
| Betriebspannung | 800 | Veff |
| Temperaturbereich | ||
| Verlegung | -5 bis +50 | °C |
| Betrieb | -30 bis +60 | °C |
| Reduktionsfaktor (bei 16 2/3 Hz) | 0,65 | 50-150V/km |
Technische Änderungen vorbehalten.
CPR - Regulations
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht 1,5 mm2 |
| Isolierhülle | PE (2Y) |
| Aderfarben | Zählader in jeder Lage: blau |
| weitere Adern: transparent | |
| Verseilung | Adern in konzentrischen Lagen verseilt, umwickelt mit Kunststoffband |
| Mantel | PE, schwarz (2Y) |
| Schirm | eine Lage Kupferdraht Ø 0,8 mm (C), umwickelt mit Kunststoffband |
| Bewehrung | zwei Lagen Stahlband (B), umwickelt mit Kunststoffband |
| Schutzhülle | HDPE, grau (2Y) |
| Kurzzeichen | rund (R) |
| eindrähtig (E) | |
| Reduktionsfaktor mit charakteristischem Wert (J0,65) | |
| PE-Schutzhülle mit hoher Festigkeit (HD) |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
PENGG KABEL – Type – ÖBB – <Meter> ; SIGNAL füllt den freien Raum bei Lücken die kleiner als 10 cm sind
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
