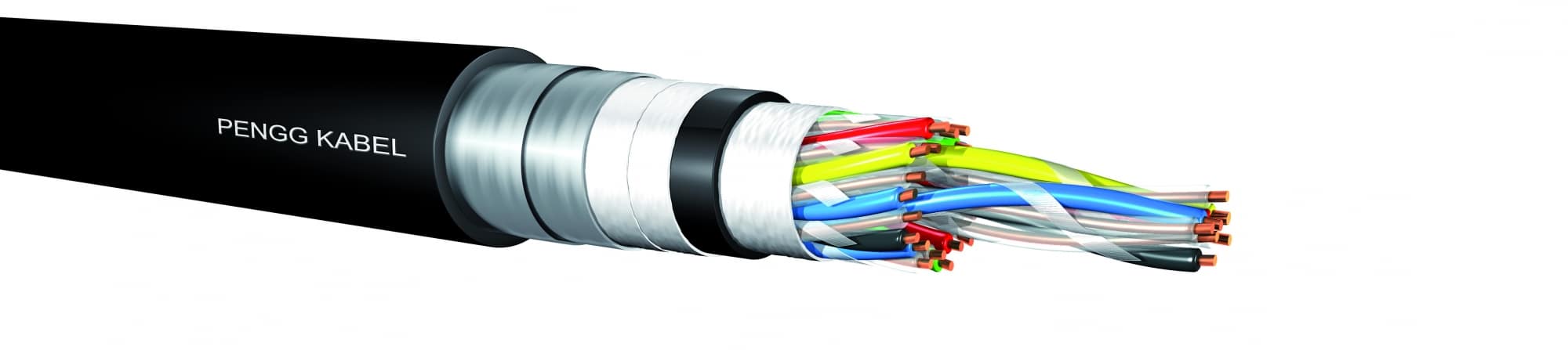

Bahnkabel France
ZPFU – ..px1²
C55
1.0²
1-56
Bahnkabel France
PE-insulated, double cores
The cable is designed for the connection of the control center to the equipment shelters
Bahnkabel ZPFU – ..px1²
Filling
unfilled
Overall Shield, Reinforcement
steel tape
Product Suitability
Bahnkabel France
Structure, Laying, Imprint
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht 1,0 mm² |
| Isolierhülle | PE |
| Aderfarben | Ader a: transparent |
| Ader b: schwarz – blau – gelb – rot – grün | |
| Verseilung | Adern zu Paaren verseilt, Paare in Lagen zur Kabelseele verseilt, umwickelt mit Kunststoffband |
| Mantel | PE, transparent |
| Bewehrung | zwei Lagen Stahlband, umwickelt mit Kunststoffband |
| Schutzhülle | PE, schwarz |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
Type – CT 445 – PENGG KABEL – Produktionsmonat/-jahr – <Meter> – PROPRIETE RFF
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Product Dates
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 1px1² 2px1² 4px1² 7px1² 14px1² 21px1² 28px1² 56px1² |
600954 600960 600958 6535019 5632654 600955 600954 631127 |
12,5 13,6 17,3 20,8 27,0 29,9 33,4 43,8 |
186 248 369 695 1083 1363 1668 2752 |
Technical Details
Technische Details (bei 20°C)
| Vorschrift | SNCF CT 445 | |
| Leiterquerschnitt | 1,0 | mm² |
| Leiterwiderstand | ≤18,1 | Ω/km |
| Isolationswiderstand | ≥5 | GΩkm |
| Betriebskapazität | ||
| 1000 ±200 Hz | ≤55 | nF/km |
| Kapazitive Kopplung | ≤200 | pF/500m |
| Leitungsdämpfung | ||
| 45 kHz | ≤2,5 | dB/km |
| Wellenwiderstand | ||
| 20-45 kHz | 120 ±10% | Ω |
| 45-80 kHz | 150 ±10% | Ω |
| Prüfspannung | ||
| Ader/Ader | 3000 | V/DC/3min |
| Ader/Schirm | 3000 | V/DC/3min |
Technische Änderungen vorbehalten.
CPR - Regulations
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht 1,0 mm² |
| Isolierhülle | PE |
| Aderfarben | Ader a: transparent |
| Ader b: schwarz – blau – gelb – rot – grün | |
| Verseilung | Adern zu Paaren verseilt, Paare in Lagen zur Kabelseele verseilt, umwickelt mit Kunststoffband |
| Mantel | PE, transparent |
| Bewehrung | zwei Lagen Stahlband, umwickelt mit Kunststoffband |
| Schutzhülle | PE, schwarz |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
Type – CT 445 – PENGG KABEL – Produktionsmonat/-jahr – <Meter> – PROPRIETE RFF
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
