Bahnkabel France
ZUT-S ..P1²
1.0²
2-12
Bahnkabel France
PVC-insulated, star-quad, with inductive protection
The cable is designed for connection of railway network equipments in the traffic control center

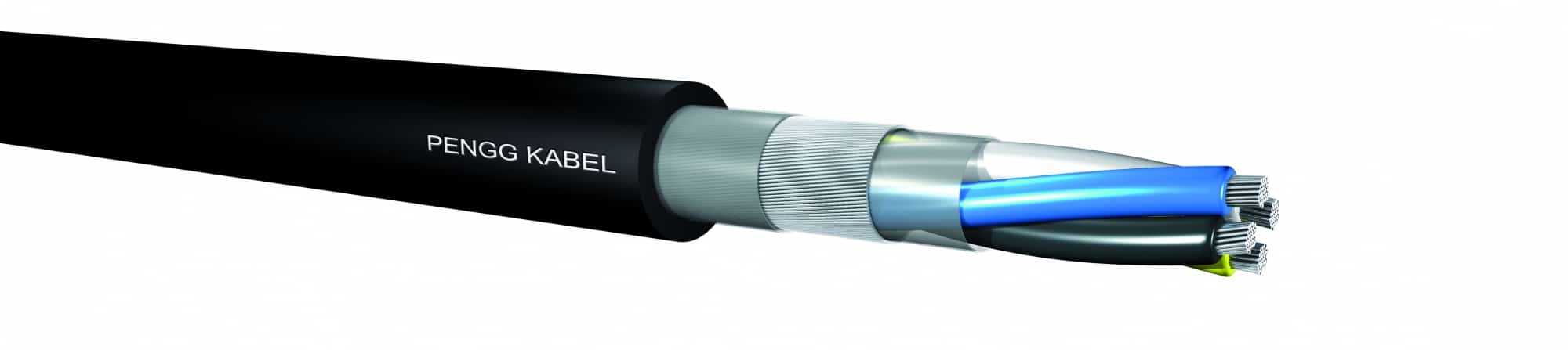

Bahnkabel ZUT-S ..P1²
Filling
unfilled
Overall Shield, Reinforcement
copper braid or tape
Product Suitability
Bahnkabel France
Structure, Laying, Imprint
Aufbau
| Leiter | verzinnte Kupferlitze 1,0 mm² |
| Isolierhülle | PVC |
| Aderfarben | Ader a: weiß |
| Ader b: schwarz | |
| Ader c: gelb | |
| Ader d: blau | |
| Verseilung | Adern zu Sternvierer verseilt, umwickelt mit Kunststoffband |
| Schirm | verzinntes Kupfergeflecht (8×0,2mm), umwickelt mit Kunststoffband |
| Mantel | PVC, schwarz |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
Type – CT 455 – PENGG KABEL – Produktionsmonat/-jahr – <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Product Dates
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 2P1² 6P1² 12P1² |
6531636 6533979 6534143 |
8,2 14,0 18,0 |
134 280 445 |
Technical Details
Technische Details (bei 20°C)
| Vorschrift | SNCF CT 455 | |
| Leiterquerschnitt | 1,0 | mm² |
| Schleifenwiderstand | ≤52,5 | Ω/km |
| Prüfspannung | ||
| Ader/Ader | 2500 | V/50Hz/3min |
Technische Änderungen vorbehalten.
CPR - Regulations
Für dieses Kabel existiert folgende EU-BauPVO-Leistungserklärung:
Aufbau
| Leiter | verzinnte Kupferlitze 1,0 mm² |
| Isolierhülle | PVC |
| Aderfarben | Ader a: weiß |
| Ader b: schwarz | |
| Ader c: gelb | |
| Ader d: blau | |
| Verseilung | Adern zu Sternvierer verseilt, umwickelt mit Kunststoffband |
| Schirm | verzinntes Kupfergeflecht (8×0,2mm), umwickelt mit Kunststoffband |
| Mantel | PVC, schwarz |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
Type – CT 455 – PENGG KABEL – Produktionsmonat/-jahr – <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
