    OPDISYS® – Fasermodul

    Glasfasersystemtechnik

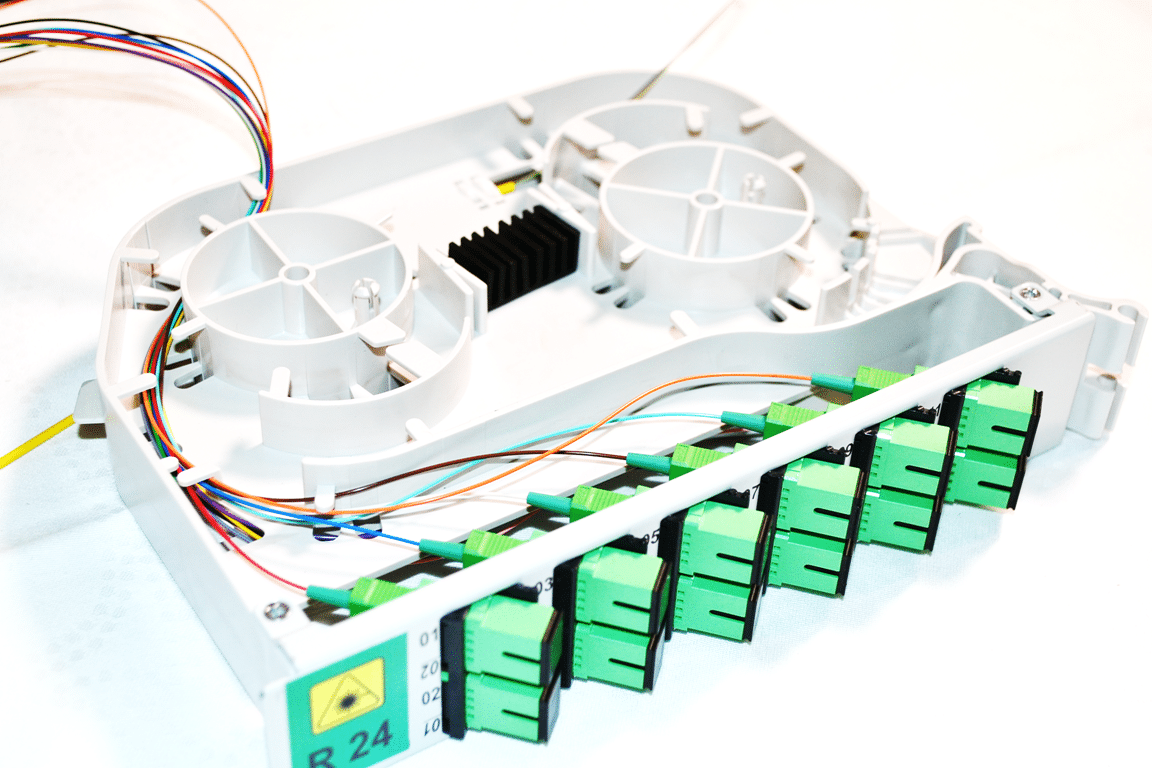

    Die Multi-Circuit-Management-Fasermodule werden als kombinierte Spleiß und Patch-Module verwendet.

    Sie bieten höchste Faserdichte mit optimaler Wartungsfreundlichkeit. Maximale Flexibilität wird durch die Metallfrontplatten und den 45° abgewinkelten Kupplungshaltern für alle gängigen Kupplungstypen garantiert.

    Technische Details
    Unverbindliche Anfrage
    Produkteignung

    Glasfasersystemtechnik
    Aufbau, Verlegung, Aufdruck
    Beschreibung
    Die Fasermodule sind in 2 Größen erhältlich:

    • als Half-Size Modul mit einer Höhe von 0,5HE
    • als Full-Size Modul mit einer Höhe von 1HE

    Die Module können mit verschiedenen Kupplungstypen, oder aber auch mit einer geschlossenen Frontplatte (ohne Kupplungen) ausgestattet werden, für eine eventuell reine Spleißvariante.

    Das Material der LSZH Fasermodule ist eine Polycarbonat/ABS Mischung. Durch den symmetrischen Aufbau können Sie das gleiche Modul für links-und rechtsseitige Montage verwenden. Die einheitliche Modulfarbe optimiert die Lagerhaltung, während eine dreifache Farbcode-Kennzeichnung an der Front, an den Seiten und am Deckel eine schnelle und klare Identifizierung von Modulen und deren Fasern bietet.



    Besonderheiten:

    • Die Module können um 90° ausgeschwenkt werden und sind dann komplett aus dem Rack herausnehmbar
    • Ankommende Fasern und Pigtails können in separaten Bereichen abgelegt werden
    • Einschnappende Kupplungshalter erlauben eine komfortable Reinigung der Pigtailferrulen durch einfaches herausdrücken der Kupplungshalter
    • Identische Spleißschutzhalter sowohl für Schrumpf-und Krimpspleißschutz
    • Zweiseitige, leicht zu entfernende Abdeckungen & Biegeradius-Schutz für alle Fasern und Pigtails
    • Kabel-Überlängenspeicher ist auf der Unterseite des Moduls vorgesehen
    • Integration von Splittern bis zu 1×64 möglich




    Technische Daten:
    • Farbe: RAL 7035, lichtgrau
    • Material: Pulverbeschichteter Stahl
    • Brennbarkeit: UL 94V-0
    • Gewicht:
      • Half-Size Modul: 105 gr. (ohne Kupplungen und Pigtails)
      • Full-Size Modul: 105 gr. (ohne Kupplungen und Pigtails)



    Max. Anzahl an Kupplungen
    SCsx  LCdx E2000sx E2000dx LX.5 ST FC
    Half-Size Modul 6 6 6 – 6 6 6
    Full-Size Modul 12/16 12 12/16 12 12 12/16 12/16
    Max. Anzahl an Pigtails
    SCsx  LCdx E2000sx E2000dx LX.5 ST FC
    Half-Size Modul 6 12 6 – 12 6 6
    Full-Size Modul 12/16  24 12/16 24 24 12/16 12/16
    Max. Anzahl an Spleißungen
    Schrumpfspleißschutz Krimpspleißschutz
    Half-Size Modul 16 16
    Full-Size Modul 32 48





    Lieferumfang

    Jedes Fasermodul ist ausgestattet mit:

    • Frontplatte
    • abgewinkelten Kupplungshalter
    • Spleißschutzhalter aus Gummi
    •  Faserschutzröhrchenhalter
    • zwei transparenten Abdeckungen
    • Beschriftungsetikett
    • bestückt mit Kupplungen und Pigtails

    Ein Schrumpf- bzw. Krimpspleißschutz ist nicht im Lieferumfang enthalten und muss separat bestellt werden.

    Produktdaten
    Aderdurchmesser mm Anzahl der Adern max. Fasern / Ader max. Faseranzahl Zugfestigkeit ca. N Gewicht ca. kg/km Außendurchmesser ca. mm
    2,0 6* 4 24 1.500 70 9.5
    2,3 5* 12 60 1.500 75 10,0
    * bei geringeren Aderanzahlen werden entsprechende Blindelemente eingesetzt
