Bahnkabel Österreich
S-2Y2YCB2Y ..x4x1,4 (J0,65) HD
C42
1.4
2-50
Bahnkabel Österreich

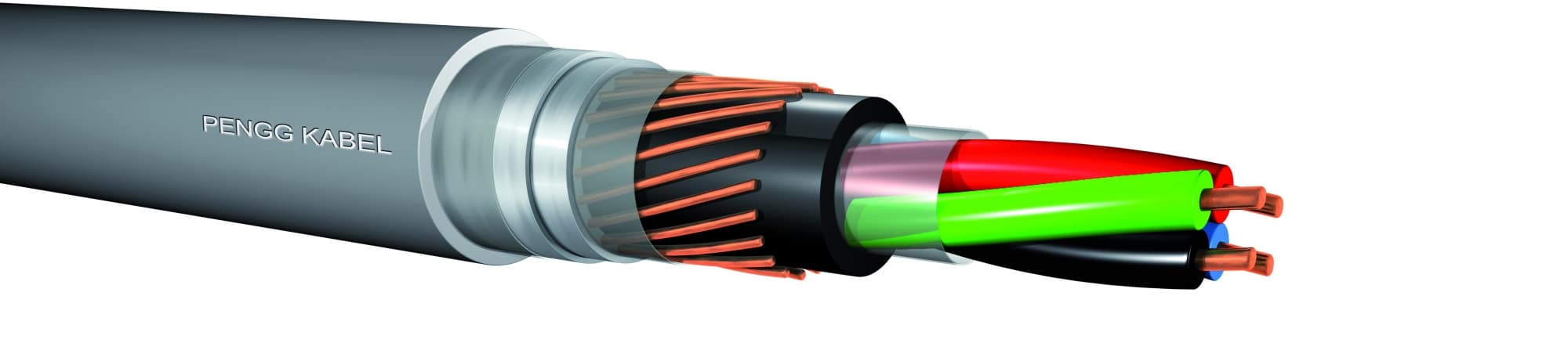

PE-isoliertes Sternvierer-Kabel, mit Induktionsschutz
Dieses Kabel findet in Eisenbahn-Sicherungssystemen Verwendung
Bahnkabel S-2Y2YCB2Y ..x4x1,4 (J0,65) HD
Füllung
ungefüllt
Gesamtschirm, Bewehrung
Kupferschirmgeflecht oder -band Stahlband
Produkteignung
Bahnkabel Österreich
Aufbau, Verlegung, Aufdruck
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 1,4 mm | ||
| Isolierhülle | PE (2Y) | ||
| Aderfarben | erster Vierer | weitere Vierer | |
| Ader a: | schwarz | transparent | |
| Ader b: | rot | rot | |
| Ader c: | grün | grün | |
| Ader d: | blau | blau | |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt, umwickelt mit Kunststoffband | ||
| Mantel | PE, schwarz (2Y) | ||
| Schirm | eine Lage Kupferdraht Ø 0,8 mm (C), umwickelt mit Kunststoffband | ||
| Bewehrung | eine oder zwei Lagen Stahlband (B), umwickelt mit Kunststoffband | ||
| Schutzhülle | HDPE, grau (2Y) | ||
| Kurzzeichen | Reduktionsfaktor mit charakteristischem Wert (J0,65) | ||
| PE-Schutzhülle mit hoher Festigkeit (HD) | |||
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
PENGG KABEL – Type – ÖBB – <Meter> ; SIGNAL füllt den freien Raum bei Lücken die kleiner als 10 cm sind
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Produktdaten
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 1x4x1,4 2x4x1,4 3x4x1,4 5x4x1,4 7x4x1,4 10x4x1,4 15x4x1,4 20x4x1,4 25x4x1,4 |
3527251 3527663 3512708 3512709 3512710 3512711 3512712 632608 633570 |
19,0 26,6 27,7 32,2 35,2 45,1 51,8 54,4 65,6 |
630 1013 1141 1493 1743 2870 3611 4149 5238 |
Technische Details
Technische Details (bei 20°C)
| Vorschrift | ÖVE- K 11 / 4 06.95 | |
| Leiterdurchmesser | 1,4 | mm |
| Schleifenwiderstand | ≤23,4 | Ω/km |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ||
| 100% | ≤42 | nF/km |
| 95% | ≤40 | nF/km |
| 75% | ≤38 | nF/km |
| Kapazitive Kopplung | ||
| k1 |
||
| 100% | ≤185 | pF/425m |
| Ø (≤ 6 Vierer) | ≤70 | pF/425m |
| k9-12 | ≤170 | pF/425m |
| ea1/2 | ≤550 | pF/425m |
| Prüfspannung | ||
| Ader/Ader | 2500 | V/50Hz/2min |
| Ader/Schirm | 2500 | V/50Hz/2min |
| Betriebsspannung | 250 | Veff |
| Temperaturbereich | ||
| Verlegung | -20 bis +50 | °C |
| Betrieb | -30 bis +60 | °C |
| Reduktionsfaktor (bei 16 2/3 Hz) | 0,65 | 50-150V/km |
Technische Änderungen vorbehalten.
