Bahnkabel Österreich

S-X2YA2YB2Y 1x4x1,53 HD

C42

1.53

2

Bahnkabel Österreich

PE-isoliertes Sternvierer-Kabel, mit Induktionsschutz

Wird für die Verbindung von ETCS-Balisen verwendet [EN]

Unverbindliche Anfrage

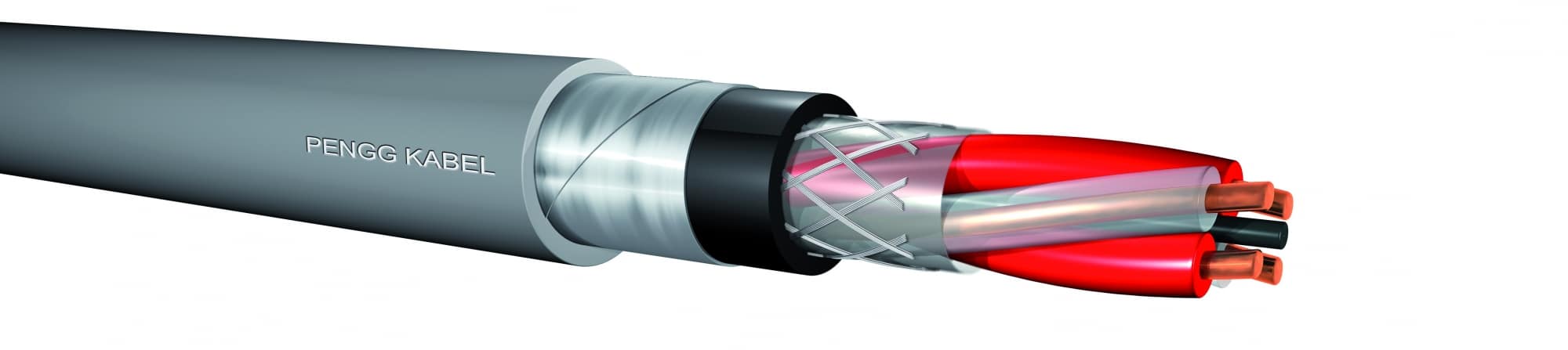

Aufbau, Verlegung, Aufdruck
Aufbau
Leiter eindrähtiger, blanker Kupferdraht Ø 1,53 mm
Isolierhülle PE (2Y)
Aderfarben Ader a: transparent
Ader b: transparent
Ader c: rot
Ader d: rot
Verseilung Adern zu Sternvierer verseilt, umwickelt mit Kunststoffband
Schirm Kupferdrahtgeflecht, verzinnt (9×0,10 mm); Schirm aus Aluminium (A)
Mantel PE, schwarz (2Y)
Bewehrung eine Lage Stahlband (B)
Schutzhülle HDPE, grau (2Y)
Kurzzeichen spezielles Design (X)
PE-Schutzhülle mit hoher Festigkeit (HD)



Verlegung

Für Erdverlegung und Verlegung in Rohrleitungen geeignet.



Aufdruck

Type – LEU – SIGNAL (4x) – PENGG KABEL – <Meter> – Bestellnummer



Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.

Produktdaten
Typenkonstruktion Materialnummer Außendurchmesser ca. mm Gewicht ca. kg/km
1x4x1,53 632215 15,0 293
Technische Details
Technische Details (bei 20°C)
Vorschrift Kundenspezifikation
Leiterdurchmesser 1,53 mm
Schleifenwiderstand ≤19,8 Ω/km
Isolationswiderstand ≥10 GΩkm
Betriebskapazität (bei f=800Hz) ≤42 nF/km
Leitungsdämpfung
1,8 MHz ≤1,0 dB/100m
Wellenwiderstand
1,8 MHz 120 ±20
Kapazitive Kopplung
k1 ≤400 pF/km
ea1/2 ≤650 pF/km
Prüfspannung
Ader/Ader 2000 V/50Hz/1min
Ader/Schirm 2000 V/50Hz/1min
Temperaturbereich
Verlegung -20 bis +50 °C
Betrieb -30 bis +60 °C



Technische Änderungen vorbehalten.

CPR - Bestimmungen
Für dieses Kabel existiert folgende EU-BauPVO-Leistungserklärung:
Aufbau
Leiter eindrähtiger, blanker Kupferdraht Ø 1,53 mm
Isolierhülle PE (2Y)
Aderfarben Ader a: transparent
Ader b: transparent
Ader c: rot
Ader d: rot
Verseilung Adern zu Sternvierer verseilt, umwickelt mit Kunststoffband
Schirm Kupferdrahtgeflecht, verzinnt (9×0,10 mm); Schirm aus Aluminium (A)
Mantel PE, schwarz (2Y)
Bewehrung eine Lage Stahlband (B)
Schutzhülle HDPE, grau (2Y)
Kurzzeichen spezielles Design (X)
PE-Schutzhülle mit hoher Festigkeit (HD)



Verlegung

Für Erdverlegung und Verlegung in Rohrleitungen geeignet.



Aufdruck

Type – LEU – SIGNAL (4x) – PENGG KABEL – <Meter> – Bestellnummer



Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
