Bahnkabel Deutschland
A-2Y(L)2YB2Y ..x4x0,9 S (H45)
C45
0.9
2-120
Bahnkabel Deutschland
PE-isoliertes Sternvierer-Kabel, mit Nagetierschutz
Für den allgemeinen Gebrauch in Schutzsystemen (es sei denn die Verwendung von speziellen Kabel der Sicherheitstechnik, z.B. "Indusi" Verbindungskabel, ist gefordert), vorzugsweise für die Übertragung von Wechselströmen bis zu 90 kHz in Systemen, die eine hohe Symmetrie gegeneinander erfordern und Störungen in Bezug auf das Erdpotential ausschließen.

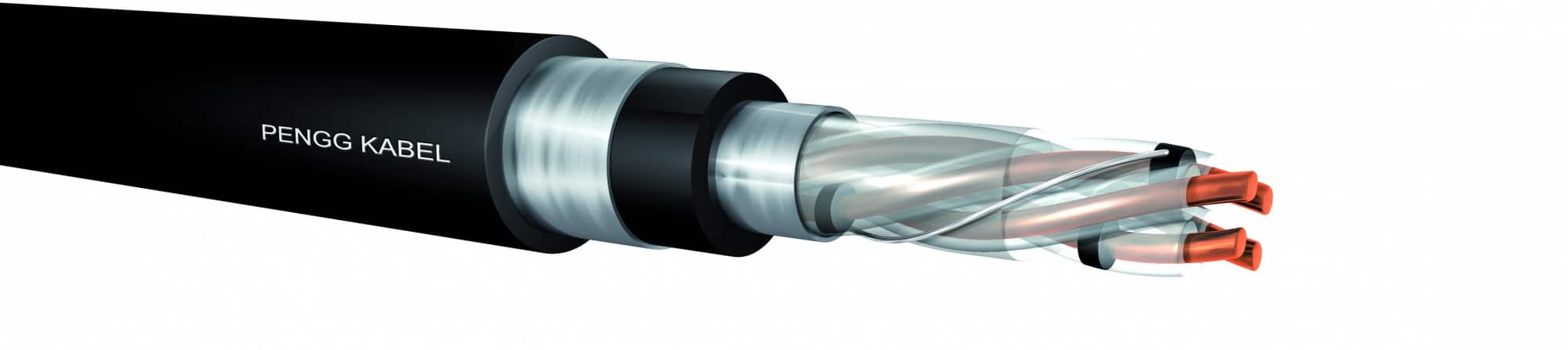

Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht ∅ 0,9 mm |
| Isolierhülle | PE (2Y) |
| Identifikation | Grundfarbe: grau, Ringaufdruck gemäß DB AG 416.0116, Überwachungsadern: grau |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt, der Zählvierer jeder Lage ist mit einer offenen blauen Wendel markiert, zwei perforierte Adern (Ø 0,5 mm; in Kabel mit ≥7 Vierer), umwickelt mit Kunststoffband, verzinnter Kupferdraht (Ø 0,4 mm) |
| Schichtenmantel | Verbund aus Aluminiumfolie und PE-Mantel ((L)2Y), schwarz |
| Bewehrung | eine Lage verzinktes Stahlband (min. 0,2 mm) (B) als Nagetierschutz |
| Schutzhülle | PE, schwarz (2Y) |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
1. Zeile: SIGNAL <Meter> VDE-Index Nr. <Type> PENGG KABEL
2. Zeile (wenn Kabel-Ø > 20 mm): SIGNAL
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Typenkonstruktion | DB-Artikelnummer | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|---|
| 1x4x0,9 3x4x0,9 5x4x0,9 6x4x0,9 7x4x0,9 10x4x0,9 14x4x0,9 20x4x0,9 30x4x0,9 40x4x0,9 60x4x0,9 |
00649891 00649892 00649893 – 00649894 00649895 00649896 00996928 00996929 00996930 – |
4525213 4524241 4526966 4537496 4527465 4526867 4527476 4527370 4531108 4533887 4527692 |
11,7 15,6 17,6 19,0 18,8 22,9 24,4 26,7 32,9 36,4 43,9 |
158 276 369 434 450 598 743 957 1371 1726 2506 |
Technische Details (bei 20°C)
| Vorschrift | DB AG 416.0115 | |
| Leiterdurchmesser | 0,9 | mm |
| Schleifenwiderstand | ≤56,6 | Ω/km |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ≤45 (H45) | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k1 | ||
| 100% | ≤650 | pF/500m |
| 50% | ≤150 | pF/500m |
| k9-12 | ||
| 100% | ≤500 | pF/500m |
| 50% | ≤150 | pF/500m |
| e1/2 | ||
| 100% | ≤1300 | pF/500m |
| ea1/2 | ||
| 100% | ≤1300 | pF/500m |
| Leitungsleitungsdämpfung (bei f=90kHz) | ||
| 100% | ≤3,3 | db/km |
| FEXT (bei f=90kHz) | ||
| 100% | ≥58 | db/km |
| 80% | ≥62 | db/km |
| Prüfspannung | ||
| Ader/Ader | 2500 | V/50Hz/1min |
| Ader/Schirm | 2500 | V/50Hz/1min |
| Spez. der Überwachungsadern | ||
| Schleifenwiderstand | ≤190 | Ω/km |
| Isolationswiderstand | ||
| im trockenen Zustand | ≥1 | GΩkm |
| im feuchten Zustand | ≤30 | kΩ abs. |
| Temperaturbereich | ||
| Verlegung | -10 bis +60 | °C |
| Betrieb | -40 bis +60 | °C |
Technische Änderungen vorbehalten.
