Glasfaserkabel

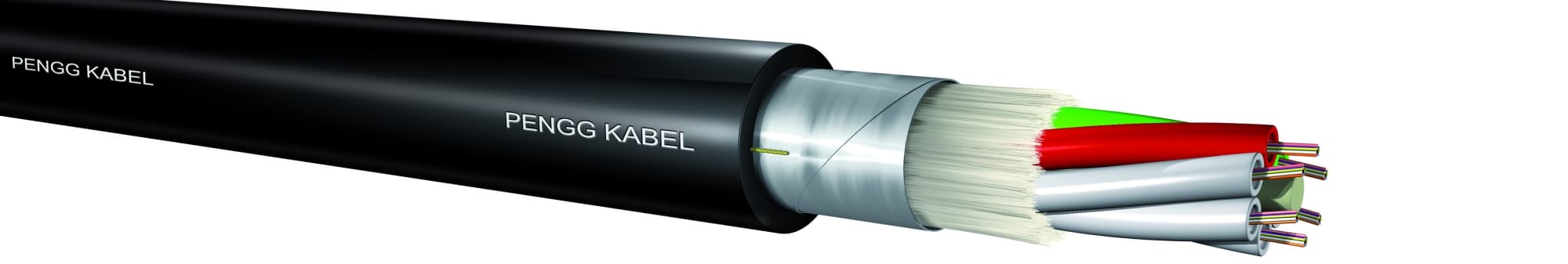

A-DQ(BN)(L)2Y

Glasfaserkabel

Verseilte Bündeladerkonstruktion, wasserdicht, Nagetierschutz, Aluminium-PE-Schichtenmantelverbund

Geeignet zur Verwendung im Außenbereich - zur ortsfesten Verlegung in Kabelrohren bzw. -kanälen oder direkt im Erdreich

Unverbindliche Anfrage
Aufbau, Verlegung, Aufdruck
Aufbau
  • GFK-Stützelement
  • gelgefüllte Bündeladern, SZ-verseilt (ggf. mit Blindelementen)
  • Zugentlastungselemente und gleichzeitiger Nagetierschutz durch quellfähige Glasgarne
  • Aluminium-PE-Schichtenmantelverbund (1,5 mm), UV-beständig, schwarz



Faserfarben / Aderfarben

PENGG KABEL Standard gemäß „Farbkennzeichnung – Glasfaserkabel“ im Dokument „Allgemeine Informationen“ in den Allgemeinen Downloads.
Auf Kundenwunsch kann auch gerne nach anderen Farbcodes (DIN, TIA/EIA-598 (MPO), IEC) gefertigt werden.



Standardbedruckung:

PENGG KABEL – Kabeltype – Faseranzahl/-type – ID Nummer – Meter



auf Anfrage lieferbar
  • fettgefüllte Kabelseele
  • erhöhte Zugfestigkeit
  • erhöhte Mantelwandstärke
  • andere Mantelfarbe
  • farbige Längsstreifen
  • HDPE oder LDPE Mantel
  • Bedruckung gem. Kundenwunsch



Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.

Produktdaten
Aderdurchmesser mm Anzahl der Adern max. Fasern / Ader max. Faseranzahl Zugfestigkeit ca. N Gewicht ca. kg/km Außendurchmesser ca. mm
2,0

2,3
2,3
2,3
2,3
2,3

2,8
2,8
2,8
2,8
2,8

6*

5*
6
8
10
12

5*
6
8
10
12

4

12
12
12
12
12

24
24
24
24
24

24

60
72
96
120
144

120
144
192
240
288

1.500

1.500
2.000
2.000
2.500
3.500

1.500
1.500
2.000
2.000
3.500

125

130
145
165
195
240

145
170
200
245
295

11,6

11,5
12,1
13,2
14,6
16,3

12,5
13,5
15,0
16,8
18,6

* bei geringeren Aderanzahlen werden entsprechende Blindelemente eingesetzt

Technische Details
Technische Daten

gemäß IEC EN 60794-3 – Outdoor optical fibre cables

Zugfestigkeit siehe Tabelle in den Produktdaten
Querdruckfestigkeit 3000 N/10 cm
Schlagfestigkeit 25 Nm
Torsion  5 Zyklen ±360°
Kabelknick Das Kabel knickt nicht, wenn die Kabelschlaufe dem 12-fachen des Kabeldurchmessers entspricht.
Minimaler Biegeradius R = 20 x D (Kabelaußendurchmesser)
Temperaturbereich Lagerung und Transport: -40°C bis +70°C
Verlegung: -5°C bis +60°C
Betrieb: -30°C bis +70°C
Wassereintritt Kein Wasser am freien Ende.



Technische Änderungen vorbehalten.

CPR - Bestimmungen
Aufbau
  • GFK-Stützelement
  • gelgefüllte Bündeladern, SZ-verseilt (ggf. mit Blindelementen)
  • Zugentlastungselemente und gleichzeitiger Nagetierschutz durch quellfähige Glasgarne
  • Aluminium-PE-Schichtenmantelverbund (1,5 mm), UV-beständig, schwarz



Faserfarben / Aderfarben

PENGG KABEL Standard gemäß „Farbkennzeichnung – Glasfaserkabel“ im Dokument „Allgemeine Informationen“ in den Allgemeinen Downloads.
Auf Kundenwunsch kann auch gerne nach anderen Farbcodes (DIN, TIA/EIA-598 (MPO), IEC) gefertigt werden.



Standardbedruckung:

PENGG KABEL – Kabeltype – Faseranzahl/-type – ID Nummer – Meter



auf Anfrage lieferbar
  • fettgefüllte Kabelseele
  • erhöhte Zugfestigkeit
  • erhöhte Mantelwandstärke
  • andere Mantelfarbe
  • farbige Längsstreifen
  • HDPE oder LDPE Mantel
  • Bedruckung gem. Kundenwunsch



Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
