Glasfaserkabel
I-V(ZN)H

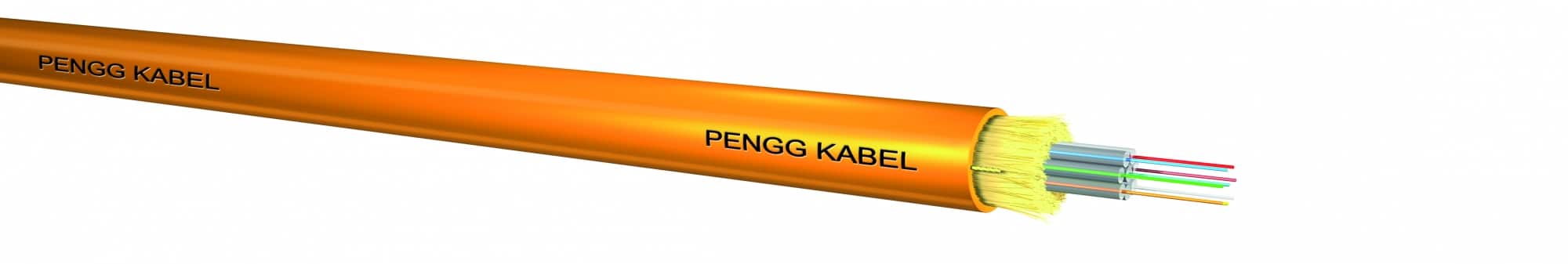

Mini-Breakoutkabel
Glasfaserkabel
Mini-Breakoutkabel, metallfrei, halogenfrei, flammwidrig
Minibreakoutkabel für FTTH und Datencenteranwendungen. Geeignet für die Verlegung auf Kabeltassen oder Kabelkanälen im Innenbereich. Direkt mit Stecker konfektionierbar.
Aufbau
- bis zu 24 Kompaktadern oder Volladern:
- Faser mit Primary Coating (gefärbt)
- Gleitschicht
- Secondary Coating aus Acrylat, transparent
- Zugentlastungselemente aus Aramid
- FRNC-Außenmantel gem. IEC 60332-2, UV-beständig
Faserfarben
PENGG KABEL Standard gemäß „Farbkennzeichnung – Glasfaserkabel“ im Dokument „Allgemeine Informationen“ in den Allgemeinen Downloads.
Auf Kundenwunsch kann auch gerne nach anderen Farbcodes (DIN, TIA/EIA-598 (MPO), IEC) gefertigt werden.
Mantelfarbe
- gelb (E9)
- orange (G50, G62,5)
- türkis (G50 OM3)
Standardbedruckung:
PENGG KABEL – Kabeltype – Faseranzahl/-type – ID Nummer – CPR Klasse CE-Kennzeichen – Meter
auf Anfrage lieferbar
- FRNC-Mantel gem. IEC 60332-3
- andere Mantelfarbe
- konfektioniert mit verschiedenen Steckertypen
- Bedruckung gem. Kundenwunsch
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Durchmesser Secondary Coating μm |
Faseranzahl | Zugfestigkeit* ca. N | Gewicht ca. kg/km | Außendurchmesser ca. mm | Brandlast MJ/m |
|---|---|---|---|---|---|
| 900 900 900 900 900 900 900 |
4 6 8 10 12 16 24 |
650 850 950 950 1.100 1.300 1.600 |
28 33 39 42 46 58 73 |
5,1 5,5 6,1 6,3 6,6 7,5 8,5 |
0,4 0,4 0,4 0,4 0,5 0,5 0,7 |
* mit reversibler Dämpfungserhöhung
Technische Daten
gemäß IEC EN 60794-2 – Indoor optical fibre cables
| Zugfestigkeit | siehe Tabelle in den Produktdaten |
| Querdruckfestigkeit | 2000 N/10 cm |
| Schlagfestigkeit | 20 Nm |
| Minimaler Biegeradius | statisch: 15x-Kabeldurchmesser dynamisch: 20x-Kabeldurchmesser |
| Temperaturbereich | Lagerung und Transport: -20°C bis +60°C Verlegung: -5°C bis +50°C Betrieb: -20°C bis +60°C |
Technische Änderungen vorbehalten.
