Glasfaserkabel

A-DQ(ZN)2Y (HD)

Glasfaserkabel

Verseilte Bündeladerkonstruktion, metallfrei, längswasserdicht

Geeignet zur Verwendung im Innen- und Außenbereich für Metro-, Access- oder FTTx-Implementierungen und zum Einblasen in Minirohrsystemen

Unverbindliche Anfrage
Aufbau, Verlegung, Aufdruck

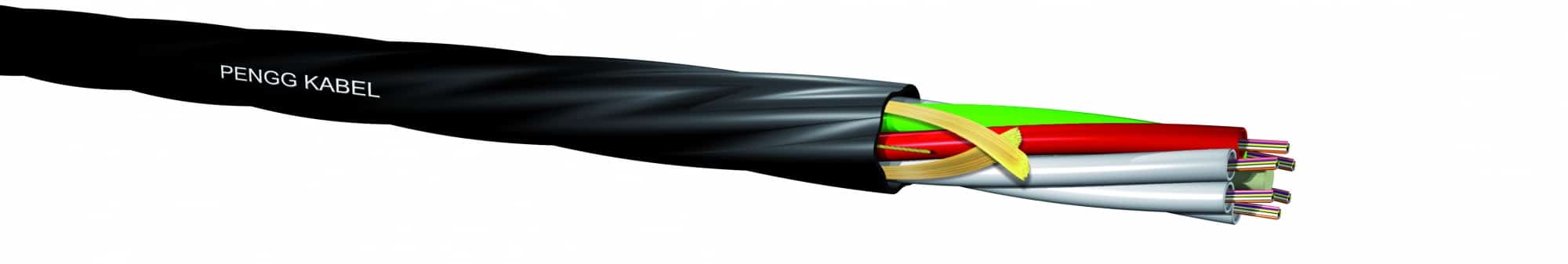

Aufbau
  • GFK-Stützelement (als Zugentlastungselement)
  • gelgefüllte Bündeladern, SZ-verseilt (ggf. mit Blindelementen)
  • quellfähige Aramidgarne (trockene Kabelseele)
  • HDPE-Außenmantel, UV-beständig, schwarz



Faserfarben / Aderfarben

PENGG KABEL Standard gemäß „Farbkennzeichnung – Glasfaserkabel“ im Dokument „Allgemeine Informationen“ in den Allgemeinen Downloads.
Auf Kundenwunsch kann auch gerne nach anderen Farbcodes (DIN, TIA/EIA-598 (MPO), IEC) gefertigt werden.



Standardbedruckung:

PENGG KABEL – Kabeltype – Faseranzahl/-type – ID Nummer – Meter



auf Anfrage lieferbar
  • andere Mantelfarbe
  • Bedruckung gem. Kundenwunsch



Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.

Produktdaten
Aderdurchmesser mm Anzahl der Adern max. Fasern / Ader max. Faseranzahl Zugfestigkeit ca. N Gewicht ca. kg/km Außendurchmesser ca. mm
1,5
1,5
1,5

1,7
1,7
1,7

2,1

6*
8
12

6*
8
12

6*

12
12
12

12
12
12

24

72
96
144

72
96
144

144

700
700
700

900
900
900

900

30
43
63

37
56
90

71

5,6
6,5
8,5

6,4
7,6
10,5

7,9

* bei geringeren Aderanzahlen werden entsprechende Blindelemente eingesetzt

Technische Details
Technische Daten

gemäß IEC EN 60794-5 – Microduct cabling for installation by blowing

Zugfestigkeit siehe Tabelle in den Produktdaten
Querdruckfestigkeit 900 N/10 cm
Schlagfestigkeit 5 Nm (3 Schläge, 300 mm Hammerradius)
Torsion 5 Zyklen ±360°
Kabelknick Das Kabel knickt nicht, wenn die Kabelschlaufe dem 12-fachen des Kabeldurchmessers entspricht.
Minimaler Biegeradius R = 20 x D (Kabelaußendurchmesser)
Temperaturbereich Lagerung und Transport: -30°C bis +60°C
Verlegung1): -5°C bis +50°C
Betrieb: -30°C bis +60°C
Wassereintritt Wert: Kein Wasser am freien Ende.

1) Bei der Einbringung des Kabels mittels Einblastechnik empfehlen wir folgende Punkte zu beachten:

  • Beim Abrollen des Kabels von der Kabeltrommel (Spule, Ring) sind Verwindungen und Knicke unbedingt zu vermeiden.
  • Die angegebenen Biegeradien dürfen auf keinen Fall unterschritten werden.
  • Das Kabel ist 24 Stunden vor der Verlegung vor direkter Sonneneinstrahlung bzw. Witterung zu schützen und bei einer Umgebungstemperatur von max. 25°C zu lagern.
  • Das Kabel muss sich für das Einblasverfahren in einem sauberen und trockenen Zustand befinden.
  • Rohr- und Kabeldurchmesser müssen aufeinander abgestimmt sein.
  • Die optimale Umgebungstemperatur während des Einblasens beträgt +5°C bis +20°C.



Technische Änderungen vorbehalten.
