Telekommunikationskabel
F-2YA2Y ..x2x0,6
C55
0.6
2-100
Telekommunikationskabel
PE-isoliertes, ungefülltes Ortsfernmeldekabel mit statischem Schirm
In allen Arten von Betriebsstätten (ausgenommen Standorte mit besonderen Schutzanforderungen - gegen Feuer oder in hochbrennbaren Räumlichkeiten); z.B. für lokale Netze der Telekommunikation, als Stationskommunikationskabel und für kleine Telefonnetze von Industrie, Verkehr und öffentliche Versorgungsbetriebe.

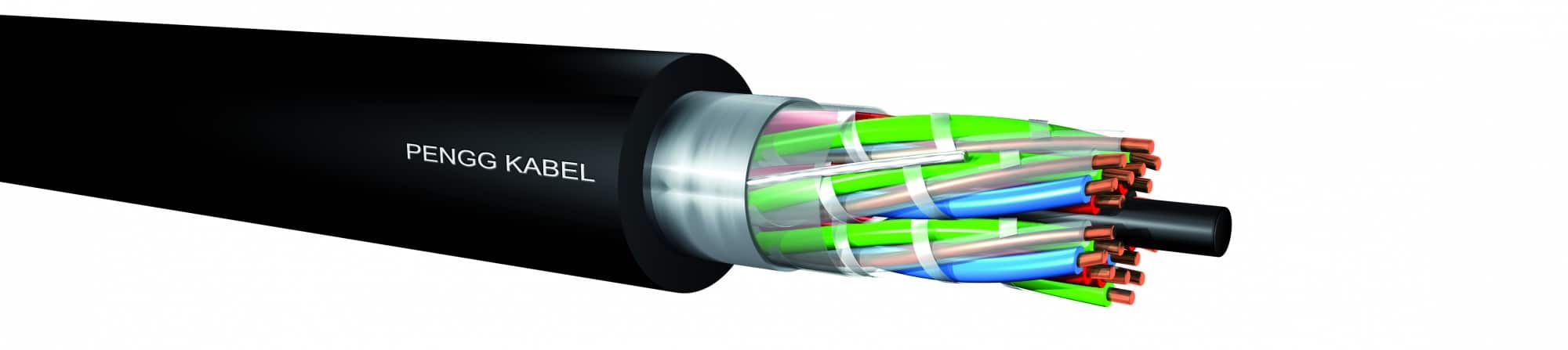

Außenkabel Telekommunikationskabel F-2YA2Y ..x2x0,6
Füllung
ungefüllt
Gesamtschirm, Bewehrung
Folienschirm
Produkteignung
Telekommunikationskabel
Aufbau, Verlegung, Aufdruck
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,6 mm |
| Isolierhülle | PE (2Y) |
| Aderfarben | Ader a: natur (im Zählvierer schwarz) |
| Ader b: rot | |
| Ader c: grün | |
| Ader d: blau | |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt, umwickelt mit Kunststoffband |
| Beidraht | verzinnter Kupferdraht Ø 0,5 mm |
| Schirm | mit Aluminium kaschierte Polyesterfolie (A) |
| Mantel | PE, schwarz (2Y) |
Verlegung
Geeignet für die Verlegung in Erde, Wasser, Kabelkanälen, Rohrzügen u.ä.
Aufdruck
<Telefonhörer> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Produktdaten
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 2x2x0,6 6x2x0,6 10x2x0,6 20x2x0,6 30x2x0,6 40x2x0,6 50x2x0,6 60x2x0,6 80x2x0,6 100x2x0,6 |
3211971 3211972 3211973 3211974 3211975 3211976 3211977 3211978 3223756 3211979 |
6,9 9,1 10,5 13,7 15,4 16,1 18,9 19,5 21,7 24,6 |
43 81 120 200 275 340 420 485 611 750 |
Technische Details
Technische Details (bei 20°C)
| Vorschrift | TLB X5019 (03.67) | |
| Leiterdurchmesser | 0,6 | mm |
| Schleifenwiderstand | ≤130 | Ω/km |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ≤55 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k1 |
||
| 100% | ≤1500 | pF/300m |
| 97% | ≤800 | pF/300m |
| k9-12 | ||
| 100% | ≤1500 | pF/300m |
| 97% | ≤800 | pF/300m |
| ea1/2 | ||
| 100% | ≤1500 | pF/300m |
| 97% | ≤800 | pF/300m |
| Betriebsspannung | 200 | VAC |
| 300 | VDC | |
| Prüfspannung | ||
| Ader/Ader | 500 | V/50Hz |
| Ader/Schirm | 2000 | V/50Hz |
| Temperaturbereich | ||
| Verlegung | -20 bis +50 | °C |
| Betrieb | bis +70 | °C |
Technische Änderungen vorbehalten.
Allgemeine Downloads
CPR - Bestimmungen
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,6 mm |
| Isolierhülle | PE (2Y) |
| Aderfarben | Ader a: natur (im Zählvierer schwarz) |
| Ader b: rot | |
| Ader c: grün | |
| Ader d: blau | |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt, umwickelt mit Kunststoffband |
| Beidraht | verzinnter Kupferdraht Ø 0,5 mm |
| Schirm | mit Aluminium kaschierte Polyesterfolie (A) |
| Mantel | PE, schwarz (2Y) |
Verlegung
Geeignet für die Verlegung in Erde, Wasser, Kabelkanälen, Rohrzügen u.ä.
Aufdruck
<Telefonhörer> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
