Telekommunikationskabel
F-2YC2Y ..x2x0,6
C55
0.6
2-100
Telekommunikationskabel
PE-isoliertes, ungefülltes Ortsfernmeldekabel mit Kupferschirm
In allen Arten von Betriebsstätten (ausgenommen Standorte mit besonderen Schutzanforderungen - gegen Feuer oder in hochbrennbaren Räumlichkeiten); z.B. für lokale Netze der Telekommunikation, als Stationskommunikationskabel und für kleine Telefonnetze von Industrie, Verkehr und öffentliche Versorgungsbetriebe.

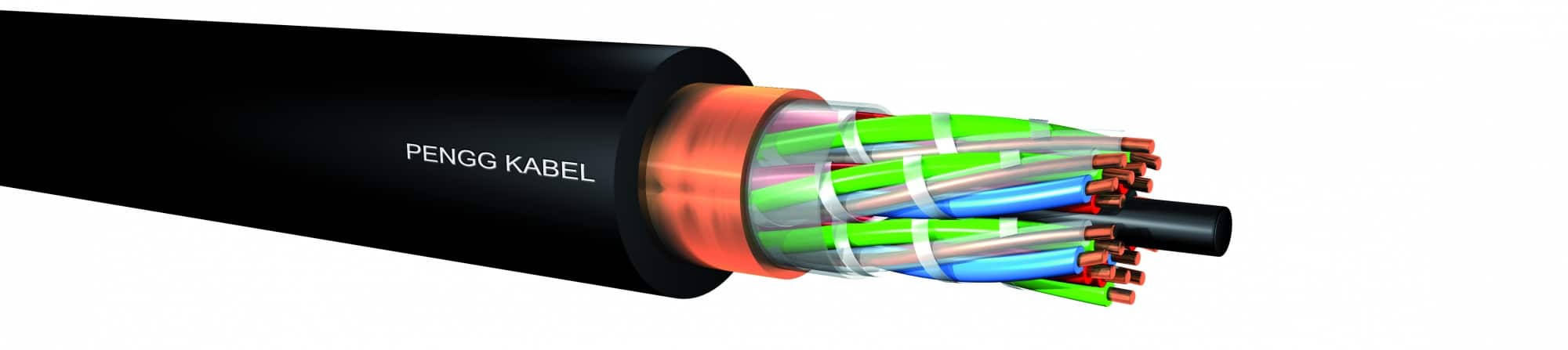

Außenkabel Telekommunikationskabel F-2YC2Y ..x2x0,6
Füllung
ungefüllt
Gesamtschirm, Bewehrung
Kupferschirmgeflecht oder -band
Produkteignung
Telekommunikationskabel
Aufbau, Verlegung, Aufdruck
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,6 mm |
| Isolierhülle | PE (2Y) |
| Aderfarben | Ader a: natur (im Zählvierer schwarz) |
| Ader b: rot | |
| Ader c: grün | |
| Ader d: blau | |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt, umwickelt mit Kunststoffband |
| Schirm | Bewicklung mit Kupferband (C) |
| Mantel | PE, schwarz (2Y) |
Verlegung
Geeignet für die Verlegung in Erde, Wasser, Kabelkanälen, Rohrzügen u.ä.
Aufdruck
<Telefonhörer> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Produktdaten
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 22x2x0,6 6x2x0,6 10x2x0,6 20x2x0,6 30x2x0,6 40x2x0,6 50x2x0,6 60x2x0,6 80x2x0,6 100x2x0,6 |
3211957 3211958 3211959 3211960 3211961 3211962 3223519 3222577 631978 3211963 |
8,7 9,6 10,9 14,1 15,8 16,5 19,3 19,9 22,1 25,0 |
82 105 145 240 325 390 480 550 700 865 |
Technische Details
Technische Details (bei 20°C)
| Vorschrift | TLB X5019 (03.67) | |
| Leiterdurchmesser | 0,6 | mm |
| Schleifenwiderstand | ≤130 | Ω/km |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ≤55 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k1 |
||
| 100% | ≤1500 | pF/300m |
| 97% | ≤800 | pF/300m |
| k9-12 | ||
| 100% | ≤1500 | pF/300m |
| 97% | ≤800 | pF/300m |
| ea1/2 | ||
| 100% | ≤1500 | pF/300m |
| 97% | ≤800 | pF/300m |
| Betriebsspannung | 200 | VAC |
| 300 | VDC | |
| Prüfspannung | ||
| Ader/Ader | 500 | V/50Hz |
| Ader/Schirm | 2000 | V/50Hz |
| Temperaturbereich | ||
| Verlegung | -20 bis +50 | °C |
| Betrieb | bis +70 | °C |
Technische Änderungen vorbehalten.
Allgemeine Downloads
CPR - Bestimmungen
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,6 mm |
| Isolierhülle | PE (2Y) |
| Aderfarben | Ader a: natur (im Zählvierer schwarz) |
| Ader b: rot | |
| Ader c: grün | |
| Ader d: blau | |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt, umwickelt mit Kunststoffband |
| Schirm | Bewicklung mit Kupferband (C) |
| Mantel | PE, schwarz (2Y) |
Verlegung
Geeignet für die Verlegung in Erde, Wasser, Kabelkanälen, Rohrzügen u.ä.
Aufdruck
<Telefonhörer> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
