Telekommunikationskabel
A-02YSOF(L)2Y ..x2x0,6 STIII BD
C52
0.6
10-200
Telekommunikationskabel
Schaum-Haut-PE-isoliertes, gefülltes Ortsfernmeldekabel
In allen Arten von Betriebsstätten (ausgenommen Standorte mit besonderen Schutzanforderungen - gegen Feuer oder in hochbrennbaren Räumlichkeiten); z.B. für lokale Netze der Telekommunikation, als Stationskommunikationskabel und für kleine Telefonnetze von Industrie, Verkehr und öffentliche Versorgungsbetriebe.

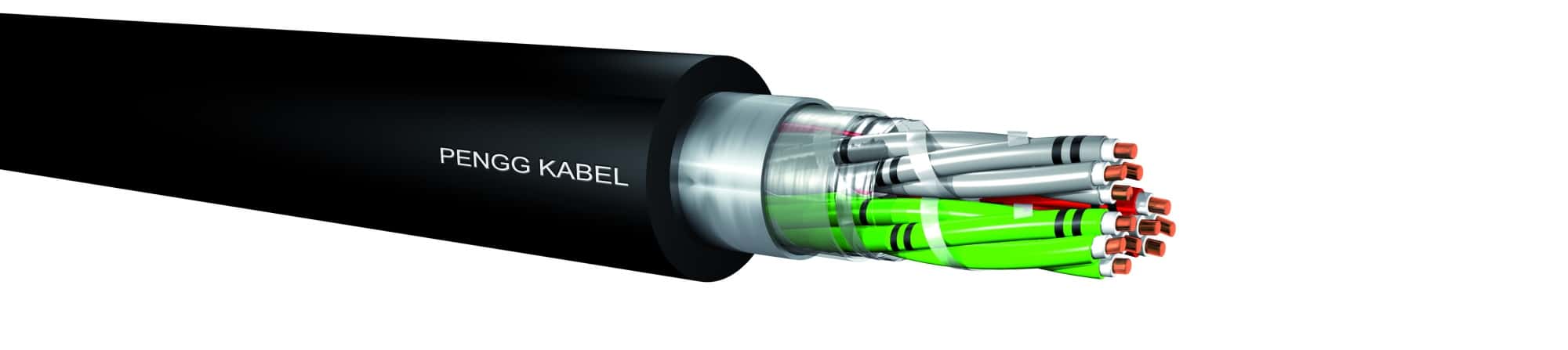

Außenkabel Telekommunikationskabel A-02YSOF(L)2Y ..x2x0,6 STIII BD
Füllung
Gesamtschirm, Bewehrung
Produkteignung
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,6 mm |
| Isolierhülle | PE-Schaum-Haut-Isolierung (02YS) |
| Aderfarben | Grundfarben der Vierer: rot, grün, grau, gelb, weiß |
| Ringmarkierung |  |
| Verseilung | je vier Adern zu Sternvierer (STIII), 5 Sternvierer zu Grundbündel (BD), die Zählgrund- und Zählhauptbündel sind in jeder Lage durch eine offene rote Wendel gekennzeichnet, alle anderen Grund- und Hauptbündel haben eine offene weiße oder naturfarbene Wendel. 5 Grundbündel zu Hauptbündel (ab 150 DA). Grund-/Hauptbündel in Lagen zur Kabelseele verseilt. Bewicklung mit überlappenden Kunststoffbändern. |
| Füllung | Kabelseele mit Füllnidz gefüllt (OF), umwickelt mit überlappenden Kunststoffbändern |
| Schichtenmantel | Verbund aus Aluminiumfolie und PE-Mantel (L)2Y, schwarz |
Verlegung
Geeignet für die Verlegung in Erde, Wasser, Kabelkanälen, Rohrzügen u.ä.
Aufdruck
<Telefonhörer> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 10x2x0,6 20x2x0,6 30x2x0,6 40x2x0,6 50x2x0,6 100x2x0,6 150x2x0,6 200x2x0,6 |
4023727 4019673 4023728 4023729 4023729 4023062 635452 4023909 |
11,5 14,8 16,5 17,2 19,0 25,4 30,2 34,4 |
150 235 320 400 480 900 1326 1610 |
Technische Details (bei 20°C)
| Vorschrift | ähnlich zu VDE 0816/Teil 1 | |
| Leiterdurchmesser | 0,6 | mm |
| Schleifenwiderstand | ≤130 | Ω/km |
| Isolationswiderstand | ≥1,5 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ≤52 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k1 |
≤800 | pF/300m |
| k9-12 | ≤300 | pF/300m |
| Betriebsspannung (Spitzenwert) | ≤225 | V |
| Prüfspannung | ||
| Ader/Ader | 500 | V/50Hz |
| Ader/Schirm | 2000 | V/50Hz |
| Temperaturbereich | ||
| Verlegung | -20 bis +50 | °C |
| Betrieb | bis +70 | °C |
Technische Änderungen vorbehalten.
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,6 mm |
| Isolierhülle | PE-Schaum-Haut-Isolierung (02YS) |
| Aderfarben | Grundfarben der Vierer: rot, grün, grau, gelb, weiß |
| Ringmarkierung | |
| Verseilung | je vier Adern zu Sternvierer (STIII), 5 Sternvierer zu Grundbündel (BD), die Zählgrund- und Zählhauptbündel sind in jeder Lage durch eine offene rote Wendel gekennzeichnet, alle anderen Grund- und Hauptbündel haben eine offene weiße oder naturfarbene Wendel. 5 Grundbündel zu Hauptbündel (ab 150 DA). Grund-/Hauptbündel in Lagen zur Kabelseele verseilt. Bewicklung mit überlappenden Kunststoffbändern. |
| Füllung | Kabelseele mit Füllnidz gefüllt (OF), umwickelt mit überlappenden Kunststoffbändern |
| Schichtenmantel | Verbund aus Aluminiumfolie und PE-Mantel (L)2Y, schwarz |
Verlegung
Geeignet für die Verlegung in Erde, Wasser, Kabelkanälen, Rohrzügen u.ä.
Aufdruck
<Telefonhörer> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
