Telekommunikationskabel
VMOU-AQ ..x2x0,6
C49
0.6
20-200
Telekommunikationskabel
Schaum-Haut-PE-isoliertes, viererverseiltes, gefülltes Telekommunikationskabel
Kupferkabel mit symmetrischen Paaren für lokale Netzwerke

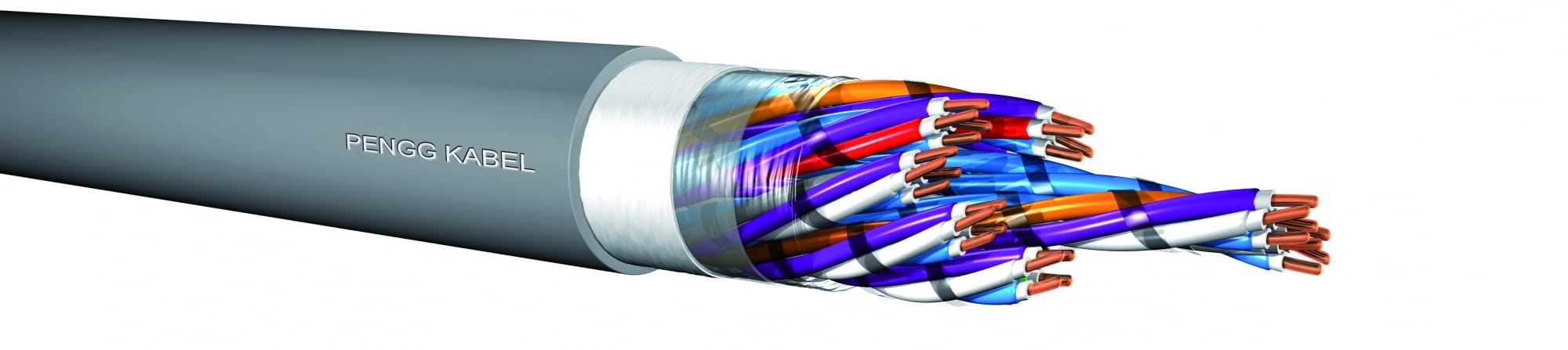

Außenkabel Telekommunikationskabel VMOU-AQ ..x2x0,6
Füllung
Petrolat
Gesamtschirm, Bewehrung
ungeschirmt
Produkteignung
Telekommunikationskabel
Aufbau, Verlegung, Aufdruck
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,6 mm |
| Isolierhülle | Schaum-Haut-PE |
| Aderfarben | a-Ader: weiß (1-5), rot (6-10), gelb (übrige) |
| b-Ader: blau+Ring, orange, grün+2 Ringe, braun, grau+Ring (1-5) und (6-10), blau+Ring (übrige) | |
| c-Ader: türkis | |
| d-Ader: violett | |
| Bündel-ID mit Bändern | Bündel 1: blau, Bündel 2: orange, Bündel 3: grün, Bündel 4: braun, Bündel 5: grau, Bündel 6: weiß, Bündel 7: rot, Bündel 8: schwarz, Bündel 9: gelb, Bündel 10: violett |
| Verseilung | je 4 Adern zu Sternvierern, 10 Sternvierer zu Bündel verseilt, Bündel zur Kabelseele verseilt, ein Kupferdraht |
| Füllung | Kabelseele mit Petrolat gefüllt, umwickelt mit Kunststoffband |
| Mantel | PE, orange / grau |
Verlegung
Geeignet für Erd- und Rohrverlegung
Aufdruck
<Kunde> <Produktcode> <MM/JJJJ/PENGG KABEL> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Produktdaten
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 20x2x0,6 50x2x0,6 100x2x0,6 200x2x0,6 |
5632105 631784 5633621 631786 |
15,3 21,1 27,0 36,5 |
521 526 955 1809 |
Technische Details
Technische Details (bei 20°C)
| Vorschrift | Belgacom | |
| Leiterdurchmesser | 0,6 | mm |
| Leiterwiderstand | ≤66,6 | Ω/km |
| Widerstandsänderung | ≤2 | % |
| Isolationswiderstand | ≥5 | GΩkm |
| Betriebskapazität (bei f=800kHz) | ≤49 | nF/km |
| Kapazitive Kopplung | ||
| k1 | ||
| 100% | ≤500 | pF/500m |
| 90% | ≤250 | pF/500m |
| k9-12 | ||
| 100% | ≤250 | pF/500m |
| 90% | ≤150 | pF/500m |
| Leitungsdämpfung | ||
| 1MHz | ≤3,8 | dB/100m |
| 10MHz | ≤10 | dB/100m |
| 30MHz | ≤16 | dB/100m |
| Prüfspannung | ||
| Ader/Ader | 500 | Veff/50Hz/1min |
| NEXT | ||
| 1MHz | 50 | dB/km |
| 10MHz | 35 | dB/km |
| FEXT | ||
| 1MHz | 48 | dB/km |
| 10MHz | 28 | dB/km |
Technische Änderungen vorbehalten.
