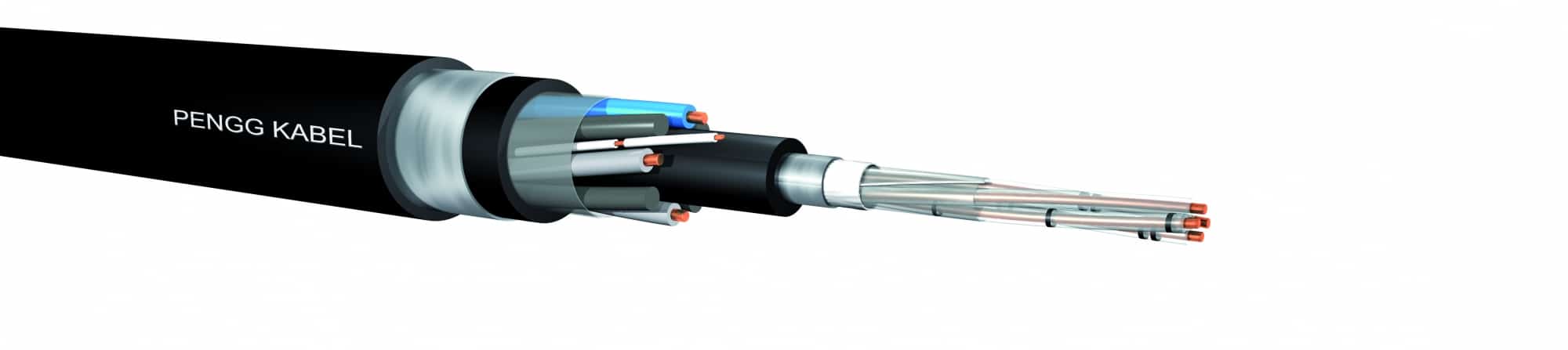

A-2Y(L)2Y2YB2Y ..x4x.. + ..x1x..

C45

0.9,1.4

2-14

PE-isoliertes Sternvierer-Kombikabel, mit Nagetierschutz

Dieses Kabel dient zur speziellen Verwendung in Sicherungsanlagen wo gleichzeitige NF-Übertragung bis 40 kHz und Energieübertragung gefordert wird

ungefüllt

Schichtenmantel (L) Stahlband

Bahnkabel Deutschland

Aufbau, Verlegung, Aufdruck

Leiter	eindrähtiger, blanker Kupferdraht ∅ 0,9 / 1,4 mm
Isolierhülle	PE (2Y)
Aderfarben	Ader a: transparent
	Ader b: transparent mit einer Ringmarkierung alle 17 mm
	Ader c: transparent mit zwei Ringmarkierungen alle 34 mm
	Ader d: transparent mit zwei Ringmarkierungen alle 17 mm
Verseilung	je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt, umwickelt mit Kunststoffband, Beidraht blank 0,4 mm längslaufend
Schichtenmantel	Verbund aus Aluminiumfolie und PE-Mantel ((L)2Y), schwarz
Verseilung	eine Lage Adern, kombiniert mit Füllelementen Ø 0,9 / 1,4 / 1,8 mm, Isolierhülle PE, zwei Überwachungsadern in diametraler Anordnung
Mantel	PE, schwarz (2Y)
Bewehrung	eine Lage verzinktes Stahlband (min. 0,2mm) (B) als Nagetierschutz
Schutzhülle	PE, schwarz (2Y)

Für Erdverlegung und Verlegung in Rohrleitungen geeignet.

SIGNAL <Meter> <Type> <VDE Reg. Nr.> PENGG KABEL

Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.

Produktdaten

Typenkonstruktion	DB-Artikelnummer	Materialnummer	Außendurchmesser ca. mm	Gewicht ca. kg/km
1x4x0,9 + 4x1x1,4 7x4x1,4 + 10x1x1,8	01125134 01125135	4535534 633333	20,4 36,7	408 1484

Technische Details

Vorschrift	DB AG 416.0118
Sternvierer verseilte Adern
Leiterdurchmesser	0,9	1,4		mm
Schleifenwiderstand	≤56,6	≤23,4		Ω/km
Isolationswiderstand	≥10	≥10		GΩkm
Betriebskapazität (800Hz)	≤45	≤45		nF/km
Kapazitive Kopplung
k₁	≤650	≤650		pF/500m
k_9-12
benachtbarte Vierer	≤500	≤500		pF/500m
überbenachbarte Vierer	≤150	≤150		pF/500m
e_a1/2	≤1300	≤1300		pF/500m
NEXT
im Vierer
Mittelwert	≥65	≥65		dB/km
Einzelwert	≥60	≥60		dB/km
benachbarte Vierer
Mittelwert	≥65	≥65		dB/km
Einzelwert	≥60	≥60		dB/km
überbenachbarte Vierer
Mittelwert	≥70	≥70		dB/km
Einzelwert	≥60	≥60		dB/km
Vierer in Nachbarlage
Mittelwert	≥75	≥75		dB/km
Einzelwert	≥65	≥65		dB/km
Wellenwiderstand 40 kHz	130 ±12%	130 ±12%		Ω
Wellenleitungsdämpfung 40 kHz	≤2,6	≤1,5		dB/km
Adrig verseilte Adern
Leiterdurchmesser	0,9	1,4	1,8	mm
Leiterwiderstand	≤28,9	≤11,9	≤7,2	Ω/km
Isolationswiderstand	≥10	≥10	≥10	GΩkm
Betriebskapazität (800Hz)	≤120	≤120	≤120	nF/km
Prüfspannung
Ader/Ader	2500	2500		V/50Hz/1min
Ader/Schirm	2500	2500		V/50Hz/1min

Technische Änderungen vorbehalten.
