A-2YOF(L)2YB2Y ..x1x1,8 S (H145)
C145
1.8
Bahnkabel Deutschland
PE-isoliertes, adrig verseiltes Kabel, mit Nagetierschutz
Für die allgemeine Verwendung als Erdkabel in Signalanlagen, soweit nicht der Einsatz von Spezialkabeln der Signaltechnik (z.B. PZB-Kabel) vorschrieben ist. Vorzugsweise für die Übertragung von Gleichstrom bei einer Betriebsdauerspannung von ≤600 V und von Wechselströmen bis etwa 100 Hz bei einer Betriebsdauerspannung von ≤420 Veff.

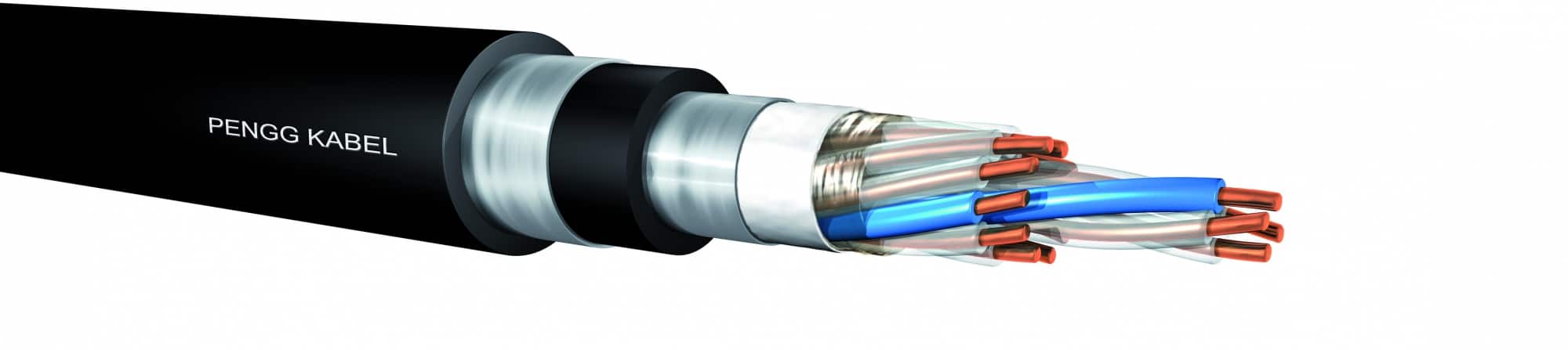

Bahnkabel A-2YOF(L)2YB2Y ..x1x1,8 S (H145)
Füllung
Gesamtschirm, Bewehrung
Produkteignung
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht ∅ 1,8 mm |
| Isolierhülle | PE (2Y) |
| Aderfarben | Zählader in jeder Lage: blau |
| weitere Adern: transparent | |
| Verseilung | Adern in konzentrischen Lagen verseilt |
| Füllung | kapazitätsarme Füllmasse (OF) |
| Schichtenmantel | Verbund aus Aluminiumfolie und PE-Mantel ((L)2Y), schwarz |
| Bewehrung | eine Lage verzinktes Stahlband (min. 0,2 mm) (B) als Nagetierschutz |
| Schutzhülle | PE, schwarz (2Y) |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
1. Zeile: SIGNAL <Meter> VDE-Index Nr. <Type> PENGG KABEL
2. Zeile (wenn Kabel-Ø > 20 mm): SIGNAL
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Typenkonstruktion | DB-Artikelnummer | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|---|
| 4x1x1,8 7x1x1,8 10x1x1,8 14x1x1,8 20x1x1,8 24x1x1,8 30x1x1,8 40x1x1,8 50x1x1,8 60x1x1,8 80x1x1,8 100x1x1,8 120x1x1,8 140x1x1,8 160x1x1,8 180x1x1,8 200x1x1,8 |
00996903 00996904 00996905 00996906 00996907 00996908 00996909 00996910 00996911 00996912 00996913 – 00996914 00996915 00996916 – 00996917 |
4533776 4533777 4533778 4533779 4533780 4533781 4533782 4533783 4533784 4533785 4533786 4533814 4533787 4533788 4533789 4533815 4533790 |
14,7 15,9 18,9 20,9 21,9 25,8 27,1 30,2 34,1 35,9 40,3 45,6 47,8 51,8 54,0 58,0 59,3 |
290 386 529 676 838 1052 1233 1574 1958 2267 2922 3652 4224 4907 5493 6204 6743 |
Technische Details (bei 20°C)
| Vorschrift | DB AG 416.0113 | |
| Leiterdurchmesser | 1,8 | mm |
| Leiterwiderstand | ≤7,2 | Ω/km |
| Isolationswiderstand | ≥1,5 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ≤145 (H145) | nF/km |
| Betriebspannung | ≤600 | V/DC |
| ≤420 | Veff/100Hz | |
| Prüfspannung | ||
| Ader/Ader | 2500 | V/50Hz/1min |
| Ader/Schirm | 2500 | V/50Hz/1min |
| Temperaturbereich | ||
| Verlegung | -10 bis +60 | °C |
| Betrieb | -40 bis +60 | °C |
Technische Änderungen vorbehalten.
