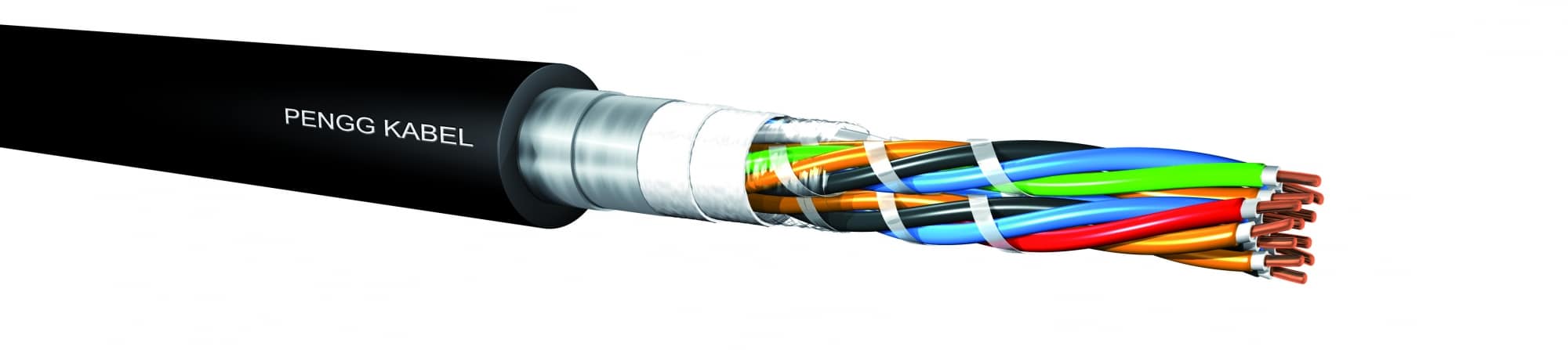

Telekommunikationskabel
TK59 ..x4x0,8 M/GM
C56
0.8
2-400
Telekommunikationskabel
Schaum-Haut-PE-isoliertes, gefülltes Ortsfernmeldekabel
In allen Arten von Betriebsstätten (ausgenommen Standorte mit besonderen Schutzanforderungen - gegen Feuer oder in hochbrennbaren Räumlichkeiten). In Telekommunikationsnetzwerksystemen und ähnlichen Systemen, beispielsweise als PTT Teilnehmerkabel.
Aufbau, Verlegung, Aufdruck
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,8 mm |
| Isolierhülle | Schaum-Haut-PE |
| Aderfarben | a-Ader: rot, grün, grau, gelb, weiß |
| b-Ader: schwarz | |
| c-Ader: blau | |
| d-Ader: orange | |
| Verseilung | je vier Adern zu Sternvierern, 5 Sternvierer zu Grundbündel (G), die Zählgrund- und Zählhauptbündel sind in jeder Lage durch eine offene rote Wendel gekennzeichnet, alle anderen Grund- und Hauptbündel haben eine offene weiße oder naturfarbene Wendel. 5 Grundbündel zu Hauptbündel (bis 500 DA). Grund-/Hauptbündel in Lagen zur Kabelseele verseilt |
| Füllung | Kabelseele mit Petrolat gefüllt (M), bewickelt mit überlappendem Papierband |
| Schichtenmantel | Schirm aus beidseitig PE-beschichtetem Aluminiumband mit dem PE-Außenmantel verschweißt, schwarz |
Verlegung
Geeignet für Erd- und Rohrverlegung
Aufdruck
<PENGG KABEL> <Kabeltype> <Jahr> <Meter> <Telefonhörer>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Produktdaten
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 1x4x0,8 M 3x4x0,8 M 5x4x0,8 M 10x4x0,8 GM 15x4x0,8 GM 20x4x0,8 GM 25x4x0,8 GM 30x4x0,8 GM 40x4x0,8 GM 50x4x0,8 GM 75x4x0,8 GM 100x4x0,8 GM 150x4x0,8 GM 200x4x0,8 GM |
630508 5623087 5623088 5612420 5612415 5629100 6318400 630740 632418 5632124 630660 5632125 630742 630743 |
9,3 13,2 15,3 20,3 22,8 26,2 29,0 30,7 33,3 38,3 47,3 53,4 64,4 73,7 |
86 180 250 450 603 824 1001 1160 1390 1804 2673 3650 5321 7018 |
Technische Details
Technische Details (bei 20°C)
| Vorschrift | TenderdocumentsTelecomSlo2001 | |
| Leiterdurchmesser | 0,8 | mm |
| Schleifenwiderstand | ≤73,2 | Ω/km |
| Isolationswiderstand | ≥5 | GΩkm |
| Betriebskapazität (bei f=800kHz) | ≤56 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k1 | ||
| 100% | ≤800 | pF/300m |
| 98% | ≤400 | pF/300m |
| k9-12 | ||
| 100% | ≤300 | pF/300m |
| 98% | ≤100 | pF/300m |
| ea1-2 | ≤800 | pF/300m |
| Betriebsspannung (Spitzenwert) | 225 | V |
| Prüfspannung | ||
| Ader/Ader | 500 | V/50Hz |
| Ader/Schirm | 2000 | V/50Hz |
| Temperaturbereich | ||
| Verlegung | -10 bis +50 | °C |
| Betrieb | -30 bis +70 | °C |
Technische Änderungen vorbehalten.
