Telekommunikationskabel
F-02YHJA2Y ..x2x0,8
C42
0.8
10-600
Telekommunikationskabel
PE-isoliertes, gefülltes Ortsfernmeldekabel
Das Kabel wird als Telekommunikationskabel in Kommunikationsnetzen verwendet

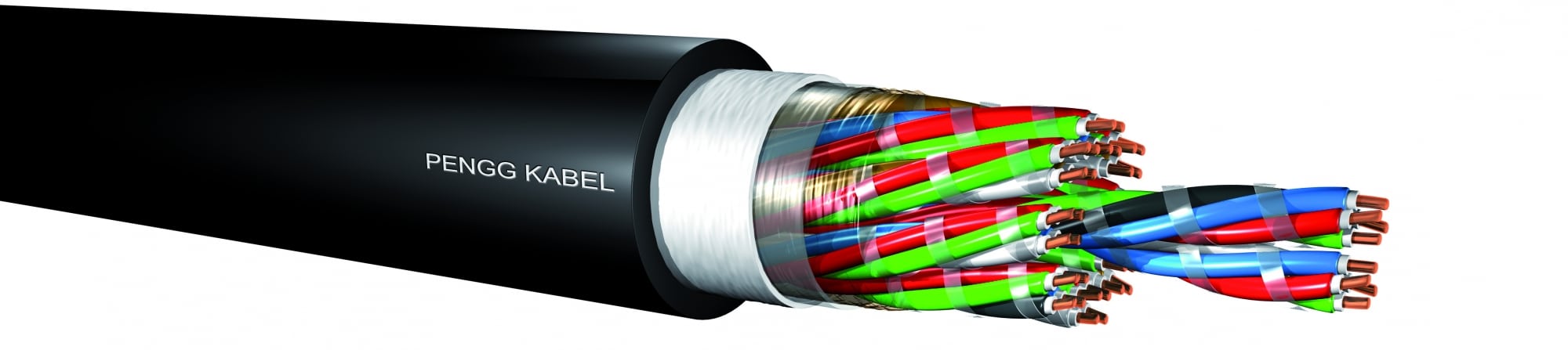

Außenkabel Telekommunikationskabel F-02YHJA2Y ..x2x0,8
Füllung
Petrolat
Gesamtschirm, Bewehrung
Schichtenmantel (L)
Produkteignung
Telekommunikationskabel
Aufbau, Verlegung, Aufdruck
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,8 mm |
| Isolierhülle | PE-Schaum-Haut-Isolierung (02YH) |
| Aderfarben | Ader a: natur (im Zählvierer schwarz) |
| Ader b: rot | |
| Ader c: grün | |
| Ader d: blau/grau | |
| Verseilung | je vier Adern zu Sternvierer; Sternvierer in konzentrischen Lagen oder Bündeln (BD) zur Kabelseele verseilt |
| Füllung | gefüllt mit Petrolat (J), umwickelt mit Krepppapier |
| Mantel | Verbund aus Aluminiumfolie und PE-Mantel, schwarz (A2Y) |
Verlegung
Geeignet für die Verlegung in Erde, Wasser, Kabelkanälen, Rohrzügen u.ä.
Aufdruck
<Telefonhörer> <Kunde> <Anzahl der Paare> <Dimension> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Produktdaten
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 10x2x0,8 20x2x0,8 30x2x0,8 50x2x0,8 100x2x0,8 300x2x0,8 (BD) 600x2x0,8 (BD) |
3319638 3312217 3312218 3312219 3312220 3325986 3325987 |
14,7 19,6 22,2 28,5 38,0 65,4 88,0 |
240 428 585 967 1712 5117 9721 |
Technische Details
Technische Details (bei 20°C)
| Vorschrift | TKZ TS 0089/00:1998-09 | |
| Leiterdurchmesser | 0,8 | mm |
| Schleifenwiderstand | ||
| min. | 66,0 | Ω/km |
| max. | 73,2 | Ω/km |
| Isolationswiderstand | >10 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ||
| 100% | ≤42 | nF/km |
| 90% | ≤40 | nF/km |
| 75% | ≤38 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k1 |
||
| 100% | ≤800 | pF/300m |
| 95% | ≤400 | pF/300m |
| k9-12 | ||
| 100% | ≤300 | pF/300m |
| ea1/2 | ||
| 100% | ≤800 | pF/300m |
| Prüfspannung | ||
| Ader/Ader | 500 | V/50Hz/2min |
| Ader/Schirm | 2000 | V/50Hz/2min |
Technische Änderungen vorbehalten.
