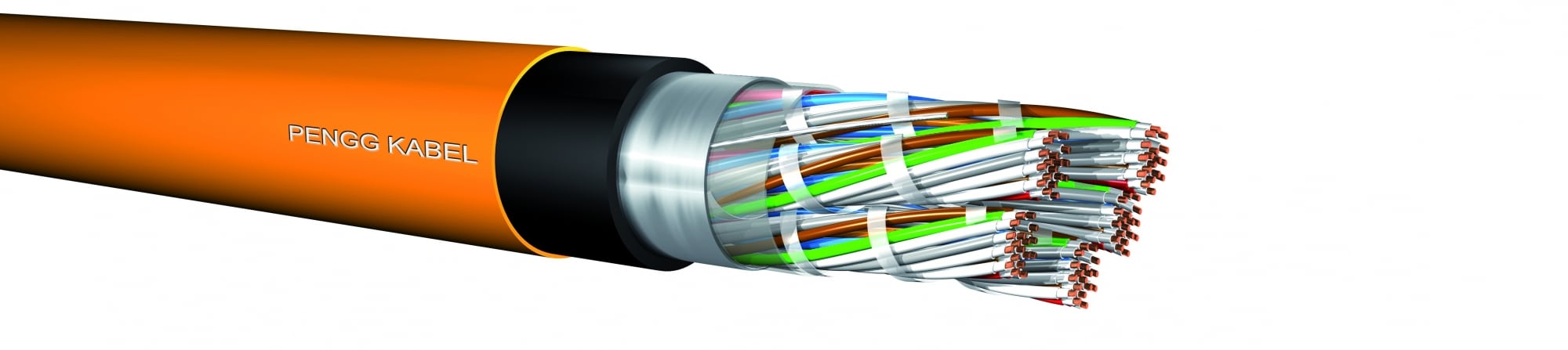

Telekommunikationskabel
CU/SPE/FOL/AL+PE ..x2x0,4
C40
0.4
1.2-2.0k
Telekommunikationskabel
Schaum-Haut-PE-isoliertes, ungefülltes Ortsfernmeldekabel
In allen Arten von Betriebsstätten (ausgenommen Standorte mit besonderen Schutzanforderungen - gegen Feuer oder in hochbrennbaren Räumlichkeiten); z.B. für lokale Netze der Telekommunikation, als Stationskommunikationskabel und für kleine Telefonnetze von Industrie, Verkehr und öffentliche Versorgungsbetriebe.
Außenkabel Telekommunikationskabel CU/SPE/FOL/AL+PE ..x2x0,4
Füllung
Gesamtschirm, Bewehrung
Produkteignung
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,4 mm (CU) |
| Isolierhülle | PE-Schaum-Haut-Isolierung (SPE) |
| Aderfarben | weiß/blau, weiß/orange, weiß/grün, weiß/braun, weiß/grau, rot/blau, rot/orange, rot/grün, rot/braun, rot/grau |
| Verseilung | je zwei Adern zu Paaren verseilt, 10 Paare zu Bündel verseilt, die Bündel in Lagen zur Kabelseele verseilt (≤200 Paare). Die einzelnen Bündel sind durch ein Nummernbändchen gekennzeichnet; bei Kabeln mit ≥200 Paaren Gruppierungen mit 50 oder 100 Paaren; in jeder Gruppe ist das Bündel mit einem Nummernbändchen (1-5 bzw. 1-10) gekennzeichnet (die erste Gruppe ist rot, die letzte grün gekennzeichnet), Folienbewicklung (FOL) |
| Beidraht | verzinnter Kupferdraht Ø 0,6 mm |
| Schichtenmantel | Verbund aus Aluminiumfolie und PE-Mantel (AL+PE), orange |
Verlegung
Geeignet für Erd- und Rohrverlegung
Aufdruck
<CU/SPE/FOL/AL+PE ..x2x0,4 40nF> <PENGG KABEL> <Produktionsdatum> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 1200x2x0,4 2000x2x0,4 |
6033016 6030208 |
69,1 87,0 |
4430 7100 |
Technische Details (bei 20°C)
| Vorschrift | TDK-TS 900 010 | |
| Leiterdurchmesser | 0,4 | mm |
| Leiterwiderstand | ||
| Ader | ≤150 | Ω/km |
| Mittelwert | ≤144 | Ω/km |
| Leiterwiderstandsdifferenz | ≤2 | % |
| Isolationswiderstand | ≥5 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ||
| Nominalwert | 40 | nF/km |
| Paar | ≤49 | nF/km |
| Mittelwert (≥20 Paare) | ≤42 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| 100% | ≤250 | pF/500m |
| 95% | ≤150 | pF/500m |
| Betriebsspannung | ≤50 | V AC |
| ≤75 | V DC | |
| Prüfspannung | ||
| Ader/Ader | 330 | V/50Hz |
| Ader/Schirm | 2000 | V/50Hz |
| Temperaturbereich | ||
| Verlegung | -20 bis +50 | °C |
| Betrieb | bis +70 | °C |
Technische Änderungen vorbehalten.
