Telekommunikationskabel
F-2YJA2Y ..x2x0,8
C52,C55
0.8
10-100
Telekommunikationskabel
PE-isoliertes, gefülltes Ortsfernmeldekabel
In allen Arten von Betriebsstätten (ausgenommen Standorte mit besonderen Schutzanforderungen - gegen Feuer oder in hochbrennbaren Räumlichkeiten); z.B. für lokale Netze der Telekommunikation, als Stationskommunikationskabel und für kleine Telefonnetze von Industrie, Verkehr und öffentliche Versorgungsbetriebe.

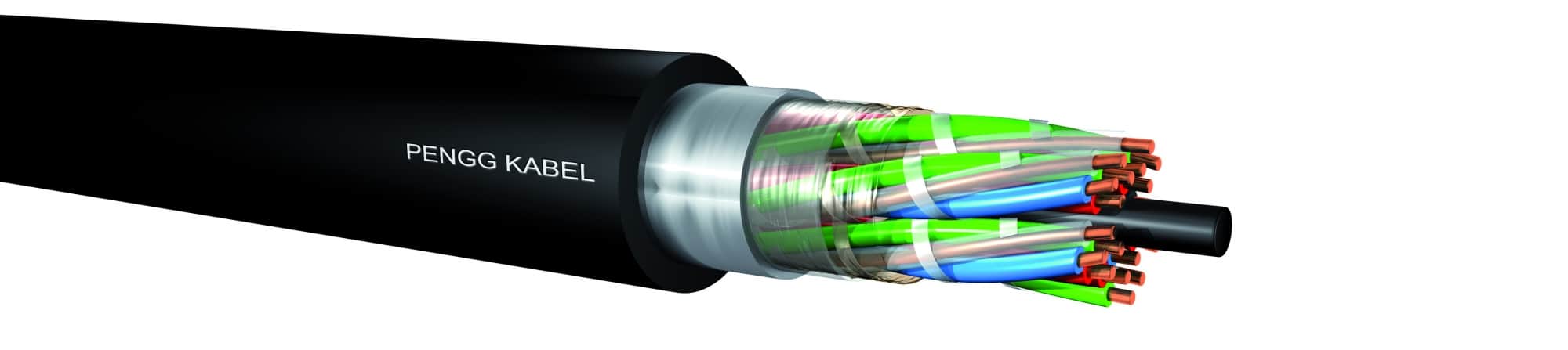

Außenkabel Telekommunikationskabel F-2YJA2Y ..x2x0,8
Füllung
Gesamtschirm, Bewehrung
Produkteignung
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,8 mm |
| Isolierhülle | PE (2Y) |
| Aderfarben | Ader a: natur (im Zählvierer schwarz) |
| Ader b: rot | |
| Ader c: grün | |
| Ader d: blau | |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt |
| Füllung | gefüllt mit Petrolat (J), umwickelt mit Krepppapier |
| Mantel | Verbund aus Aluminiumfolie und PE-Mantel, schwarz (A2Y) |
Verlegung
Geeignet für die Verlegung in Erde, Wasser, Kabelkanälen, Rohrzügen u.ä.
Aufdruck
<Telefonhörer> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 10x2x0,8 20x2x0,8 30x2x0,8 40x2x0,8 50x2x0,8 100x2x0,8 |
3212044 3212045 3212046 3212047 3212048 3212049 |
14,2 18,9 21,5 22,6 26,9 35,5 |
240 435 590 720 950 1750 |
Technische Details (bei 20°C)
| Vorschrift | TLB X0009 (12.67) | |
| Leiterdurchmesser | 0,8 | mm |
| Schleifenwiderstand | ≤73,2 | Ω/km |
| Isolationswiderstand | ≥5 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ||
| 2 bis 6 Paare | ≤55 | nF/km |
| ≥10 Paare | ≤52 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k1 |
||
| 100% | ≤800 | pF/300m |
| 95% | ≤400 | pF/300m |
| k9-12 | ||
| 100% | ≤300 | pF/300m |
| ea1/2 | ||
| 100% | ≤800 | pF/300m |
| Betriebsspannung | 200 | VAC |
| 300 | VDC | |
| Prüfspannun | ||
| Ader/Ader | 500 | V/50Hz |
| Ader/Schirm | 2000 | V/50Hz |
| Temperaturbereich | ||
| Verlegung | -20 bis +50 | °C |
| Betrieb | bis +70 | °C |
Technische Änderungen vorbehalten.
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,8 mm |
| Isolierhülle | PE (2Y) |
| Aderfarben | Ader a: natur (im Zählvierer schwarz) |
| Ader b: rot | |
| Ader c: grün | |
| Ader d: blau | |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt |
| Füllung | gefüllt mit Petrolat (J), umwickelt mit Krepppapier |
| Mantel | Verbund aus Aluminiumfolie und PE-Mantel, schwarz (A2Y) |
Verlegung
Geeignet für die Verlegung in Erde, Wasser, Kabelkanälen, Rohrzügen u.ä.
Aufdruck
<Telefonhörer> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
