Bahnkabel Deutschland
AJ-02YSTF(L)2YDB2Y ..x4x0,9 STI A
C34
0.9
20-60
Bahnkabel Deutschland

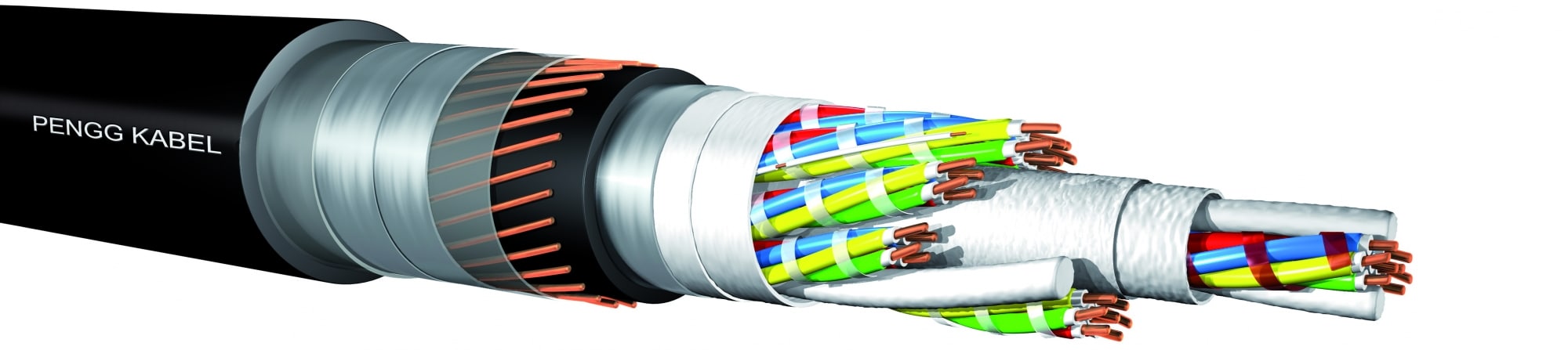

PE-Schaum-PE-Schaum-Haut isoliertes Sternvierer-Kabel, mit Induktionsschutz
Das Kabel wird als Bahnkabel für lange Entfernungen verwendet
Bahnkabel AJ-02YSTF(L)2YDB2Y ..x4x0,9 STI A
Füllung
trocken gefüllt - quellbare Materialien
Gesamtschirm, Bewehrung
Kupferdrahtschirm Schichtenmantel (L) Stahlband
Produkteignung
Bahnkabel Deutschland
Aufbau, Verlegung, Aufdruck
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht ∅ 0,9 mm |
| Isolierhülle | PE-Schaum-Haut-Isolierung (02YS) |
| Aderfarben | Ader a: gelb |
| Ader b: rot | |
| Ader c: grün | |
| Ader d: blau | |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt, zwei perforierte Adern (Ø 0,5 mm), umwickelt mit quellfähigem Band (TF) |
| Schichtenmantel | Verbund aus Aluminiumfolie und PE-Mantel ((L)2Y), schwarz |
| Schirm | eine Lage Kupferdraht (D), umwickelt mit Kunststoffband |
| Bewehrung | zwei Lagen verzinktes Stahlband (B), umwickelt mit Kunststoffband |
| Schutzhülle | PE, schwarz (2Y) |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
gemäß Lastenheft 416.0530 V1.1
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Produktdaten
| Typenkonstruktion | Red.-Faktor Typ | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|---|
| 5x4x0,9 10x4x0,9 16x4x0,9 19x4x0,9 24x4x0,9 30x4x0,9 5x4x0,9 10x4x0,9 16x4x0,9 19x4x0,9 24x4x0,9 30x4x0,9 5x4x0,9 10x4x0,9 16x4x0,9 19x4x0,9 24x4x0,9 30x4x0,9 |
A A A A A A B B B B B B C C C C C C |
630072 4525698 630091 630092 630093 630094 631137 630107 630108 4538903 630110 630111 634279 630117 630118 630119 630120 630121 |
30,0 37,0 41,0 42,0 48,0 50,0 30,0 39,0 43,0 45,0 50,0 52,0 33,0 41,0 45,0 47,0 53,0 55,0 |
1090 1570 1930 2060 2500 2790 1240 1740 2140 2280 2770 3070 1910 2640 3090 3260 3830 4190 |
Technische Details
Technische Details (bei 20°C)
| Vorschrift | DB AG 416.0530 V1.1 | |
| Leiterdurchmesser | 0,9 | mm |
| Schleifenwiderstand | ≤56,6 | Ω/km |
| Widerstandsdifferenz | ≤0,30 | Ω/km |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität | ≤34 | nF/km |
| Kapazitive Kopplung | ||
| k1 | ≤110 | pF/km |
| k9-12 | ≤110 | pF/km |
| ea1/2 | ≤1300 | pF/km |
| Leitungsdämpfung | ||
| 800Hz | ≤0,6 | db/km |
| Betriebsspannung | ≤250 | Veff |
| Nahnebensprechleitungsdämpfung | ≤45 | db abs. |
| Fernnebensprechleitungsdämpfung | ≤45 | db/km |
| Prüfspannung | ||
| Ader/Ader | 500 | V/50Hz/1min |
| Ader/Schirm | 2000 | V/50Hz/1min |
| Spez. der Überwachungsadern | ||
| Schleifenwiderstand | ≤190 | Ω/km |
| Isolationswiderstand | ||
| im trockenen Zustand | ≥1 | GΩkm |
| im feuchten Zustand | ≤30 | kΩ abs. |
| Reduktionsfaktor | ||
| A | 0,54V bei etwa 100 V/km bei f = 16 2/3 Hz | |
| B | 0,37V bei etwa 70 V/km bei f = 16 2/3 Hz | |
| C | 0,15V bei 90 V/km bei f = 16 2/3 Hz |
Technische Änderungen vorbehalten.
