Bahnkabel France
4D..
C50
0.8
8-28

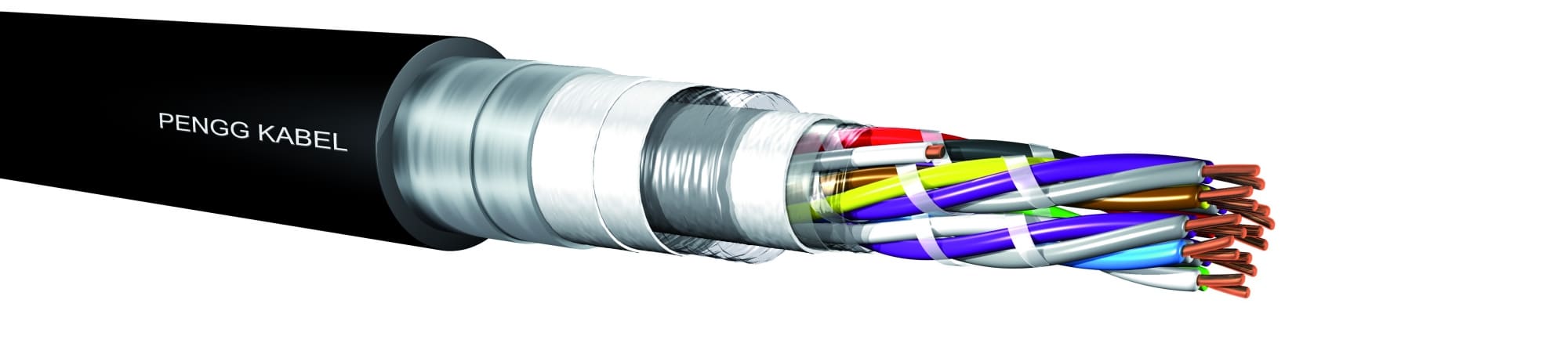

Bahnkabel France
PE-insulated, star-quad, with rodent protection
The cable is designed for long distance telecommunications alongside railway lines
Bahnkabel 4D..
Filling
petrol jelly
Overall Shield, Reinforcement
steel tape
Product Suitability
Bahnkabel France
Structure, Laying, Imprint
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht ∅ 0,8 mm |
| Isolierhülle | PE |
| Aderfarben | Ader a: grau – orange |
| Ader b: weiß – gelb – schwarz – grün – blau – braun – rot | |
| Ader c: violett | |
| Ader d: blau – braun – rot – weiß – gelb – schwarz – grün | |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in konzentrischen Lagen zur Kabelseele verseilt |
| Mantel | gefüllt mit Petrolat, umwickelt mit Kunststoffband, ein verzinnter Kupferdraht, umwickelt mit Kunststoffband, PE, transparent |
| Bewehrung | zwei Lagen Stahlband, gefüllt mit Petrolat, umwickelt mit Kunststoffband |
| Schutzhülle | PE, schwarz |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
<Meter> – “SNCF” – Type – “2329” – “ed0” – PENGG KABEL – Produktionsjahr
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Product Dates
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 4D4 4D8 4D14 |
6529551 6529891 6529892 |
17,0 19,9 23,6 |
402 572 521 |
Technical Details
Technische Details (bei 20°C)
| Vorschrift | SNCF CT AFT N° 2329 Ed.0 | |
| Leiterdurchmesser | 0,8 | mm |
| Leiterwiderstand | ≤36,7 | Ω/km |
| Isolationswiderstand | ≥15 | GΩkm |
| Betriebskapazität (800Hz) | ≤50 | nF/km |
| Ø max | ≤54 | nF/km |
| Ø min | ≤46 | nF/km |
| Kapazitive Kopplung | ||
| k1 | ||
| Ø | ≤40 | pF/300m |
| max | ≤200 | pF/300m |
| k9-12 | ||
| Ø | ≤15 | pF/300m |
| max | ≤75 | pF/300m |
| ea1/2 | ||
| Ø | ≤130 | pF/300m |
| max | ≤1600 | pF/300m |
| Prüfspannung | ||
| Ader/Ader | 1500 | V/DC/1min |
| Ader/Schirm | 3000 | V/DC/1min |
| Ader/Schirm | 3750 | V/DC/3sek |
Technische Änderungen vorbehalten.
