Bahnkabel Germany
AJ-2YOF(L)2YDB2Y ..x1x1,8 S (H95)
C95
1.8
Bahnkabel Germany
PE-insulated, single core, with inductive protection
For general use in protection systems (unless the application of special cable of safety engineering, e.g. „Indusi“ connection cables, is specified), preferably for transmission of direct current at an operating voltage ≤ 600 V and alternating current up to approximately 100 Hz during an actual operating voltage of ≤ 420 Veff.

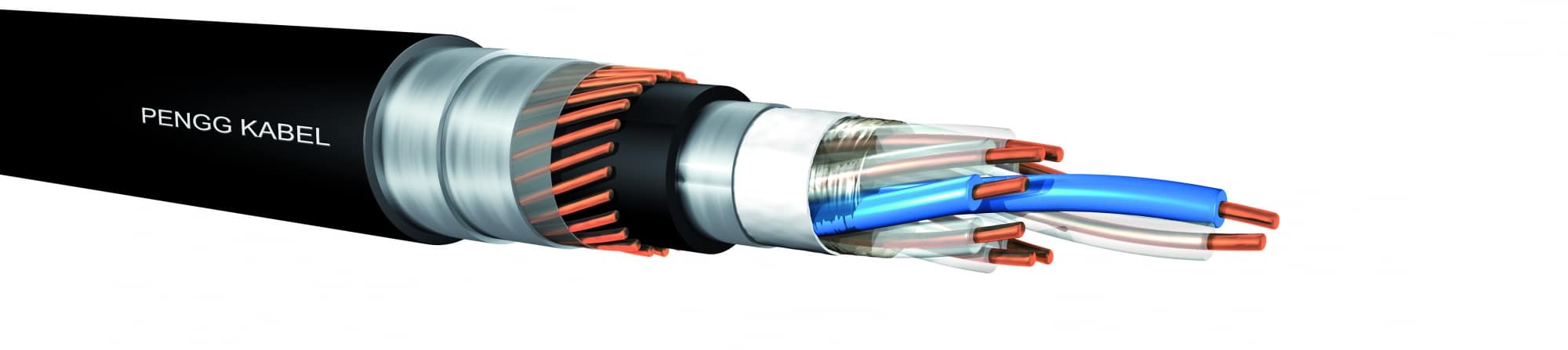

Bahnkabel AJ-2YOF(L)2YDB2Y ..x1x1,8 S (H95)
Filling
Overall Shield, Reinforcement
Product Suitability
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht ∅ 1,8 mm |
| Isolierhülle | PE (2Y) |
| Aderfarben | Zählader in jeder Lage: blau |
| weitere Adern: transparent | |
| Verseilung | Adern in konzentrischen Lagen verseilt |
| Füllung | kapazitätsarme Füllmasse (OF) |
| Schichtenmantel | Verbund aus Aluminiumfolie und PE-Mantel ((L)2Y), schwarz |
| Schirm | eine Lage Kupferdraht (Ø 0,9 / 1,2 / 1,4 / 1,8 mm) (D), umwickelt mit Kunststoffband |
| Bewehrung | zwei Lagen verzinktes Stahlband (0,5 / 0,8 mm) (B) |
| Schutzhülle | PE, schwarz (2Y) |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
1. Zeile: SIGNAL <Meter> VDE-Index Nr. <Type> PENGG KABEL
2. Zeile (wenn Kabel-Ø > 20 mm): SIGNAL
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Typenkonstruktion | rk Index | DB-Artikelnummer | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|---|---|
| 10x1x1,8 14x1x1,8 20x1x1,8 30x1x1,8 50x1x1,8 30x1x1,8 50x1x1,8 |
500 500 500 500 500 400 400 |
00996995 00996996 00996997 00996998 00996999 00997000 00997001 |
4533879 4533880 4533881 4533883 4533885 4533882 4533884 |
29,0 30,0 33,0 39,0 47,0 43,0 50,0 |
1340 1560 1880 2460 3560 3380 4600 |
Technische Details (bei 20°C)
| Vorschrift | DB AG 416.0114 | |
| Leiterdurchmesser | 1,8 | mm |
| Leiterwiderstand | ≤7,2 | Ω/km |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ≤95 (H95) | nF/km |
| Reduktionsfaktor | DB AG 416.0116 | |
| Betriebspannung | ≤600 | V/DC |
| ≤420 | Veff/100Hz | |
| Prüfspannung | ||
| Ader/Ader | 2500 | V/50Hz/1min |
| Ader/Schirm | 2500 | V/50Hz/1min |
| Temperaturbereich | ||
| Verlegung | -10 bis +60 | °C |
| Betrieb | -40 bis +60 | °C |
Technische Änderungen vorbehalten.
Für dieses Kabel existiert folgende EU-BauPVO-Leistungserklärung:
