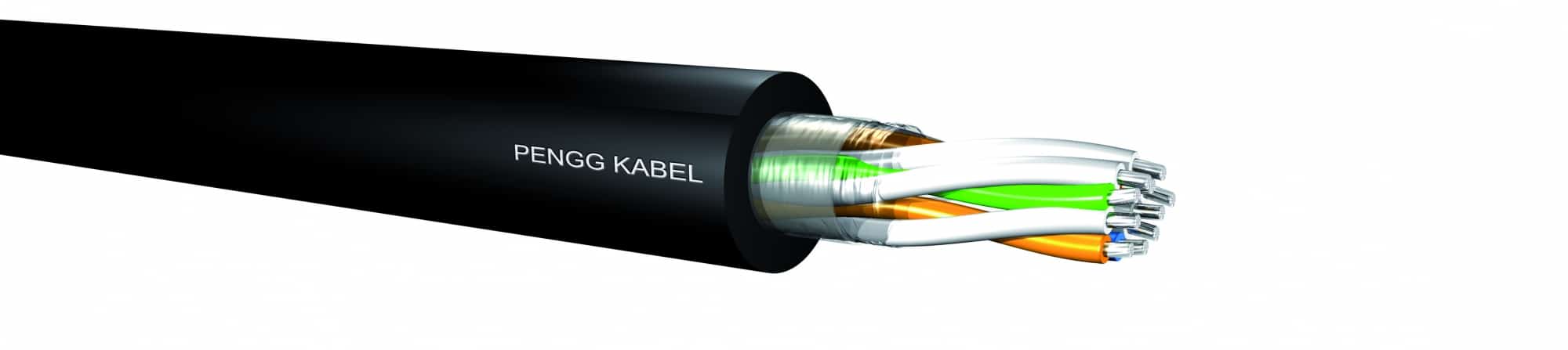

Telekommunikationskabel
CU+TIN/PE/VAS/FOL/PE ..x2x0,7
C70
0.7
5-100
Telekommunikationskabel
PE-insulated, filled, telecommunication- and signal cable
In all kinds of operating premises (excepted locations with special protection demands - like in fire or highly combustible premises); e.g. for local area networks of the telecom, as station communication cables and for small telephone networks of industry, traffic and public utilities.
Außenkabel Telekommunikationskabel CU+TIN/PE/VAS/FOL/PE ..x2x0,7
Filling
Overall Shield, Reinforcement
Product Suitability
Aufbau
| Leiter | eindrähtiger, verzinnter Kupferdraht Ø 0,7 mm (CU+TIN) |
| Isolierhülle | PE (PE) |
| Aderfarben | weiß/blau, weiß/orange, weiß/grün, weiß/braun, weiß/grau, rot/blau, rot/orange, rot/grün, rot/braun, rot/grau |
| Verseilung | je zwei Adern zu Paaren verseilt, 10 Paare zu Bündel verseilt, die Bündel in Lagen zur Kabelseele verseilt (≤200 Paare). Die einzelnen Bündel sind durch ein Nummernbändchen gekennzeichnet |
| Füllung | gefüllt mit Petrolat (VAS), Folienbewicklung (FOL) |
| Mantel | PE (PE), schwarz |
Verlegung
Geeignet für Erd- und Rohrverlegung
Aufdruck
<CU+TIN/PE/VAS/FOL/PE ..x2x0,7 70nF> <PENGG KABEL> <Produktionsdatum> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 5x2x0,7 10x2x0,7 20x2x0,7 30x2x0,7 100x2x0,7 |
6021684 6021690 6021691 6021853 6024928 |
8,0 11,0 14,0 16,0 26,8 |
88 132 264 379 1150 |
Technische Details (bei 20°C)
| Vorschrift | NKT, IEC60708-1 | |
| Leiterdurchmesser | 0,7 | mm |
| Leiterwiderstand (Ader) | ≤48,0 | Ω/km |
| Isolationswiderstand | ≥1,5 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ||
| Nominalwert | 70 | nF/km |
| Paar | ≤84 | nF/km |
| Mittelwert | ≤77 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k | ≤250 | pF/500m |
| e | ≤1700 | pF/500m |
| Betriebsspannung | ≤50 | V AC |
| ≤75 | V DC | |
| Prüfspannung | ||
| Ader/Ader | 1200 | V DC |
| Biegeradius | >15x Außendurchmesser | |
| Zugfestigkeit | ≤10 | N/mm2 |
| Temperaturbereich | ||
| Verlegung | -20 bis +50 | °C |
| Betrieb | bis +70 | °C |
Technische Änderungen vorbehalten.
