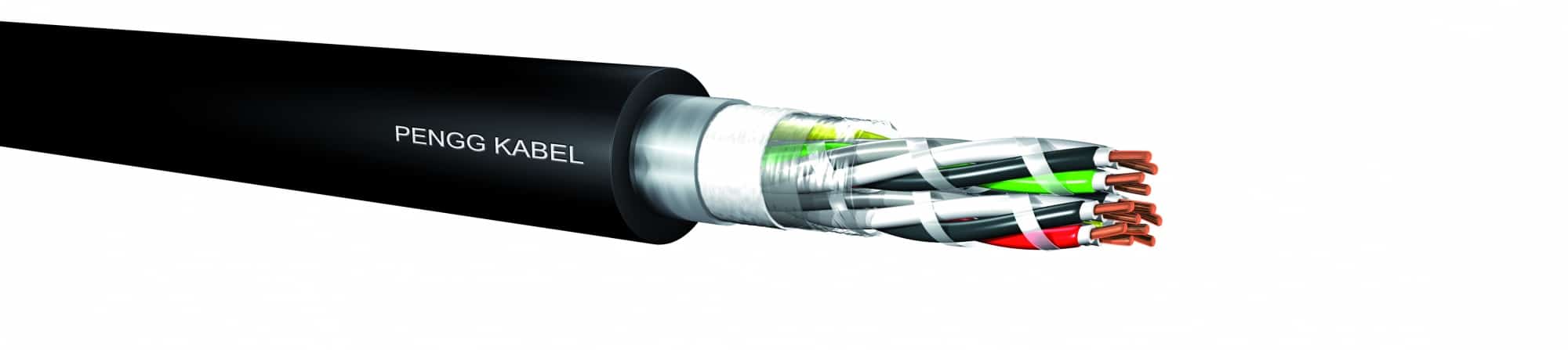

Telekommunikationskabel
QV ..x4x0,4
![](https://www.penggkabel.at/wp-content/uploads/2019/04/72-qv-x4x04-1-1024x229.jpg)
![](https://www.penggkabel.at/wp-content/uploads/2019/05/72-qv-x4x04-1-480x480.jpg)
C50
0.4
2-800
Telekommunikationskabel
Foam-skin-PE-insulated and filled local telecommunication cable
Local distribution cables underground, primary cable between exchanges and distribution points and secondary cables to distribution points
Außenkabel Telekommunikationskabel QV ..x4x0,4
Filling
petrol jelly
Overall Shield, Reinforcement
composite layer (L)
Product Suitability
Telekommunikationskabel
Structure, Laying, Imprint
Aufbau
Leiter | eindrähtiger, blanker Kupferdraht Ø 0,4 mm |
Isolierhülle | Schaum-Haut-PE |
Aderfarben | a-Ader: rot, grün, gelb, blau, braun |
b-Ader: weiß | |
c-Ader: schwarz | |
d-Ader: grau | |
Verseilung | je vier Adern zu Sternvierern; 5 Sternvierer zu Grundbündel (bis 50 Vierer) verseilt. Bei größeren Kabeln werden die Grundbündel zu Primär-Bündel (25 Vierer), Hauptbündel (50 Vierer) bzw. Super-Bündel (100 Vierer) in konzentrischen Lagen verseilt. Die Zählbündel werden mit einer roten, die Richtungsbündel mit einer grünen, alle anderen Bündel abwechselnd mit einer gelben bzw. blauen Abbindung gekennzeichnet. |
Füllung | Kabelseele mit Petrolat gefüllt, Folienbewicklung |
Feuchtigkeitsbarriere | 0,15 mm Aluminiumband mit beidseitig beschichtetem Polyethylen (0,05 mm) – der Länge nach mit Überlappung aufgebracht |
Mantel | PE, schwarz |
Verlegung
Geeignet für Erd- und Rohrverlegung
Aufdruck
<PENGG KABEL> <JJJJ> <QV …x4x0,4> <Meter> <Telefonhörer> <Chargennummer>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Product Dates
Typenkonstruktion | Extra Vierer | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
---|---|---|---|---|
1x4x0,4 5x4x0,4 10x4x0,4 15x4x0,4 25x4x0,4 50x4x0,4 100x4x0,4 200x4x0,4 400x4x0,4 |
– – – – – – – 5 5 |
5630896 5625166 5626179 5624757 5626180 5626850 5628531 5628532 5632904 |
5,6 9,4 11,5 12,7 15,6 19,4 27,1 35,1 48,7 |
34 87 139 179 278 468 905 1665 3241 |
Technical Details
Technische Details (bei 20°C)
Vorschrift | MKM MATÁV MF 23836/1 und 4 | |
Leiterdurchmesser | 0,4 | mm |
Schleifenwiderstand | ≤300 | Ω/km |
Mittelwert | ≤288 | Ω/km |
Isolationswiderstand | ≥10 | GΩkm |
Betriebskapazität (bei f=800kHz) | ≤50 | nF/km |
Mittelwert | ≤46 | nF/km |
Kapazitive Kopplung (bei f=800Hz) | ||
k1 | ||
100% | ≤800 | pF/300m |
98% | ≤400 | pF/300m |
k9-12 | ||
100% | ≤300 | pF/300m |
98% | ≤100 | pF/300m |
ea1-2 | ≤800 | pF/300m |
Prüfspannung | ||
Ader/Ader | 600 | V/50Hz |
Ader/Schirm | 2000 | V/50Hz |
Temperaturbereich | ||
Verlegung | -20 bis +50 | °C |
Betrieb | bis +70 | °C |
Technische Änderungen vorbehalten.
