Bahnkabel Switzerland
PE4-ALT-CLT ..x4x0,8
C40
0.8
2-100
Bahnkabel Switzerland
PE-foam skin insulated, star-quads, with rodent protection
The cable is desigend for general use in railway telecommunication systems

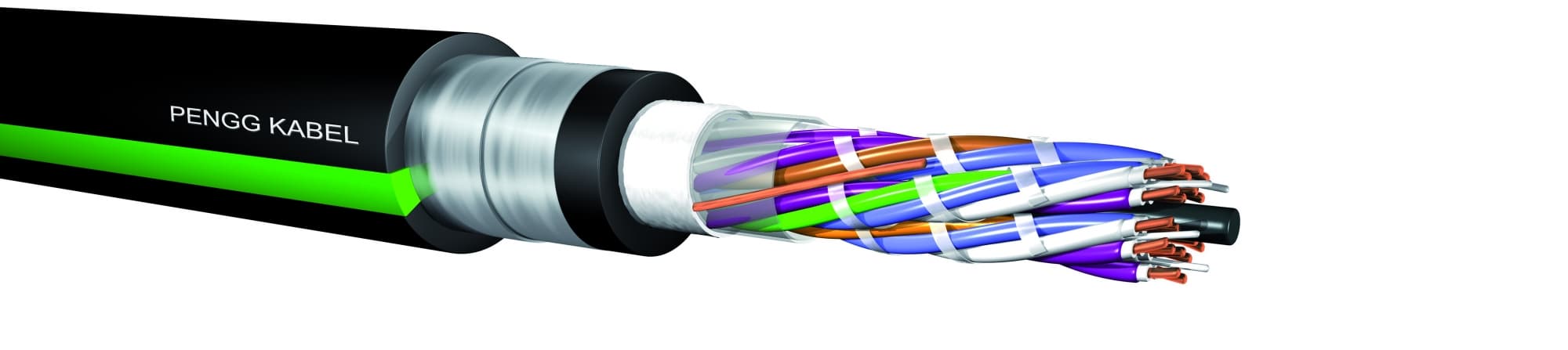

Bahnkabel PE4-ALT-CLT ..x4x0,8
Filling
unfilled
Overall Shield, Reinforcement
composite layer (L) steel tape
Product Suitability
Bahnkabel Switzerland
Structure, Laying, Imprint
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht ∅ 0,8 mm |
| Isolierhülle | PE-Schaum-Haut Isolierung (PE4) |
| Aderfarben | Ader a: weiß |
| Ader b: orange – grün – braun – grau | |
| Ader c: türkis | |
| Ader d: violett | |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in konzentrischen Lagen zur Kabelseele verseilt, umwickelt mit Kunststoffband |
| Mantel | ein oder zwei Beidrähte, Verbund aus Aluminiumfolie und PE-Mantel, schwarz (ALT) |
| Bewehrung | zwei Lagen verzinktes Stahlband (CL) |
| Schutzhülle | PE, schwarz (T), zwei grüne Längsstreifen |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
PENGG KABEL – Produktionsjahr – Type – Bestellnummer – “=>” (Pfeil aus dem roten Ende) – <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Product Dates
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 1x4x0,8 2x4x0,8 3x4x0,8 5x4x0,8 10x4x0,8 20x4x0,8 30x4x0,8 50x4x0,8 |
5228671 633700 5231380 5231336 5229373 5229374 5232017 5231474 |
13,9 15,5 17,4 19,6 23,0 27,8 31,1 37,7 |
200 292 340 440 635 974 1224 1790 |
Technical Details
Technische Details (bei 20°C)
| Vorschrift | SBB I-PS 3001.52.1000 | |
| Leiterdurchmesser | 0,8 | mm |
| Schleifenwiderstand | ≤73,5 | Ω/km |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität | ≤40 | nF/km |
| Kapazitive Kopplung | ||
| k1 | ||
| 100% | ≤380 | pF/km |
| Ø abs. | ≤65 | pF/km |
| k9-12 | ||
| 100% | ≤200 | pF/km |
| Ø abs. | ≤35 | pF/km |
| ea1/2 | ||
| 100% | ≤640 | pF/km |
| Ø abs. | ≤100 | pF/km |
| Prüfspannung | ||
| Ader/Ader | 2000 | V/50Hz/1min |
| Ader/Schirm | 2000 | V/50Hz/1min |
| Temperaturbereich | ||
| Verlegung | -5 bis +50 | °C |
| Biegeradius | 10 x D |
Technische Änderungen vorbehalten.
