Telekommunikationskabel
TK ..x4x0,6 PE-ALT
C40
0.6
2-200
Telekommunikationskabel
PE-insulated, subscriber cable
In all kinds of operating premises (excepted locations with special protection demands - like in fire or highly combustible premises). In telecommunication network systems and similar systems, for example as PTT subscriber’s cable.

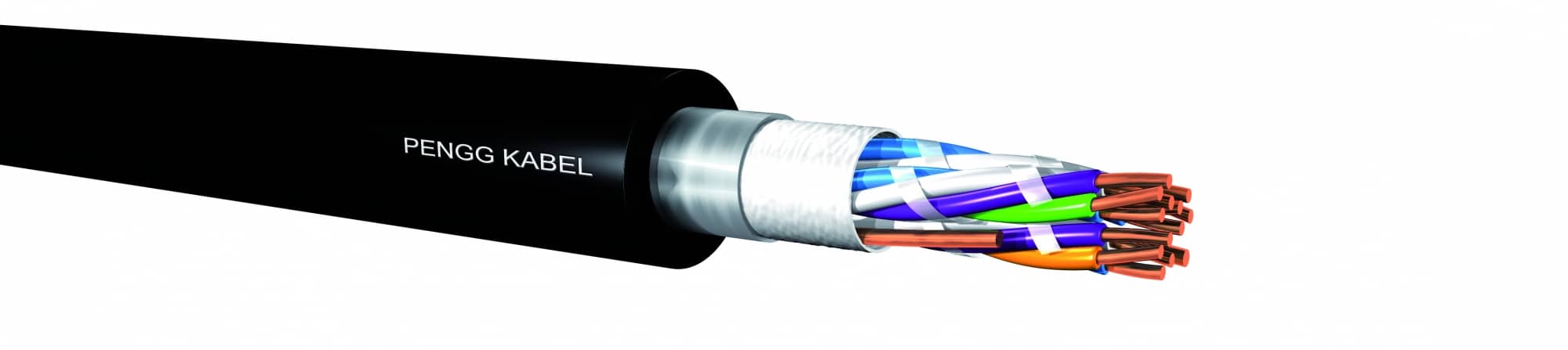

Außenkabel Telekommunikationskabel TK ..x4x0,6 PE-ALT
Filling
unfilled
Overall Shield, Reinforcement
composite layer (L)
Product Suitability
Telekommunikationskabel
Structure, Laying, Imprint
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,6 mm |
| Isolierhülle | PE (PE) |
| Aderfarben | Zählvierer: weiß/orange/türkis/violett |
| Richtungsvierer: weiß/grün/türkis/violett | |
| Normalvierer 1: weiß/braun/türkis/violett | |
| Normalvierer 2: weiß/grau/türkis/violett | |
| Verseilung | je vier Adern zu Sternvierern, Sternvierer in Lagen zur Kabelseele verseilt, umwickelt mit Kunststoffband |
| Schichtenmantel | Schirm aus einseitig PE-beschichtetem Aluminiumband mit dem PE-Außenmantel verschweißt (ALT), schwarz, ein bzw. zwei Beidrähte |
Verlegung
Geeignet für Erd- und Rohrverlegung
Aufdruck
<PENGG KABEL> <JJJJ> < ..x4x0,6 PE-ALT> <Chargennummer> <Telefonhörer> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Product Dates
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 1x4x0,6 3x4x0,6 5x4x0,6 10x4x0,6 15x4x0,6 20x4x0,6 30x4x0,6 40x4x0,6 50x4x0,6 60x4x0,6 100x4x0,6 |
5211557 5211558 5211559 5211560 5211561 5211562 5211563 5220165 5211574 5211564 5211565 |
7,8 10,6 12,1 16,6 18,2 21,2 22,7 25,5 28,6 30,2 38,3 |
65 112 159 270 356 453 590 773 926 1076 1726 |
Technical Details
Technische Details (bei 20°C)
| Vorschrift | gem. PTT 844.14 | |
| Leiterdurchmesser | 0,6 | mm |
| Schleifenwiderstand | ≤133 | Ω/km |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ||
| spez. Wert | 40 ±9 | nF/km |
| Mittelwert1) | 40 ±3 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k1 | ||
| Mittelwert1) | ≤50 | pF/230m |
| k9-12 | ||
| Mittelwert1) | ≤30 | pF/230m |
| ea1-2 | ≤400 | pF/230m |
| Mittelwert1) | ≤100 | pF/230m |
| Prüfspannung | ||
| Ader/Ader | 500 | V/50Hz |
| Ader/Schirm | 2000 | V/50Hz |
1) für Kabel mit 20 und mehr Elementen
Technische Änderungen vorbehalten.
