Telekommunikationskabel
QL ..x4x0,6
C50
0.6
2-50
Telekommunikationskabel

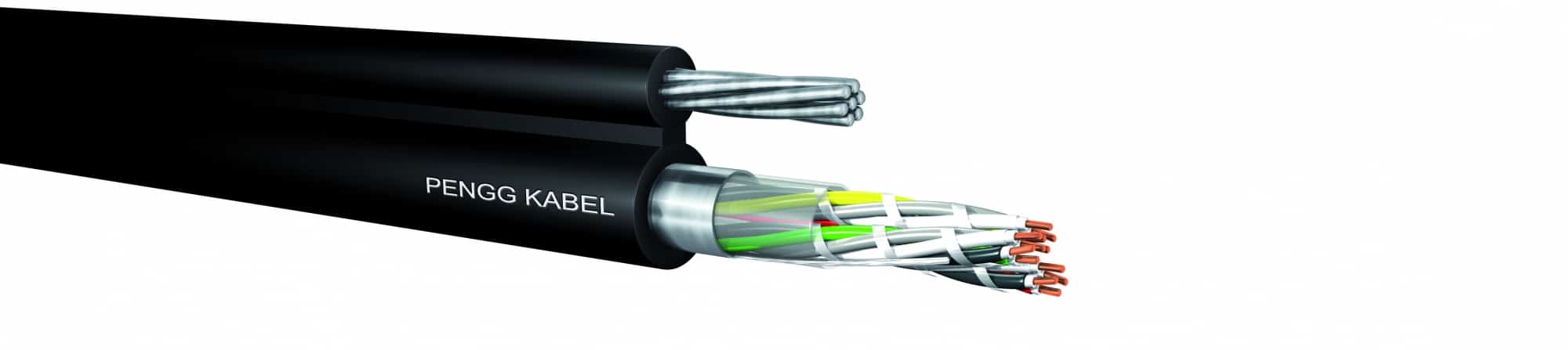

Foam-skin-PE-insulated, unfilled self supporting local telecommunication cable
Local distribution cables underground, primary cable between exchanges and distribution points and secondary cables to distribution points
Außenkabel Telekommunikationskabel QL ..x4x0,6
Filling
unfilled
Overall Shield, Reinforcement
composite layer (L) round steel wires
Product Suitability
Telekommunikationskabel
Structure, Laying, Imprint
Aufbau
Leiter | eindrähtiger, blanker Kupferdraht Ø 0,6 mm |
Isolierhülle | Schaum-Haut-PE |
Aderfarben | a-Ader: rot, grün, gelb, blau, braun |
b-Ader: weiß | |
c-Ader: schwarz | |
d-Ader: grau | |
Verseilung | je vier Adern zu Sternvierern; 5 Sternvierer zu Grundbündel verseilt. Bündel in konzentrischen Lagen verseilt. Die Zählbündel werden mit einer roten, die Richtungsbündel mit einer grünen, alle anderen Bündel abwechselnd mit einer gelben bzw. blauen Abbindung gekennzeichnet; Folienbewicklung; verzinnter Kupferdraht |
Feuchtigkeitsbarriere | 0,15 mm Aluminiumband mit beidseitig beschichtetem Polyethylen (0,05 mm) – der Länge nach mit Überlappung aufgebracht |
Tragseil | verzinkte Stahldrähte |
Mantel | PE, schwarz |
Verlegung
Geeignet für Mastenverlegung
Aufdruck
<PENGG KABEL> <JJJJ> <QL …x4x0,6> <Meter> <Telefonhörer> <Chargennummer>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Product Dates
Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm (d x D x h) | Gewicht ca. kg/km |
---|---|---|---|
1x4x0,6 3x4x0,6 5x4x0,6 10x4x0,6 15x4x0,6 25x4x0,6 |
5628488 5628490 5624300 5624301 5624302 5623947 |
6,0 x 8,1 x 12,0 7,0 x 9,0 x 17,0 8,0 x 10,0 x 22,0 8,0 x 13,0 x 26,0 8,0 x 15,0 x 28,0 8,5 x 19,0 x 32,0 |
180,5 197 213 326 398 533 |
Technical Details
Technische Details (bei 20°C)
Vorschrift | MKM MATÁV MF 23836/1 und 10 | |
Leiterdurchmesser | 0,6 | mm |
Schleifenwiderstand | ≤130 | Ω/km |
Mittelwert | ≤127,8 | Ω/km |
Isolationswiderstand | ≥10 | GΩkm |
Betriebskapazität (bei f=800kHz) | ≤50 | nF/km |
Mittelwert | ≤46 | nF/km |
Kapazitive Kopplung (bei f=800Hz) | ||
k1 | ||
100% | ≤800 | pF/300m |
98% | ≤400 | pF/300m |
k9-12 | ||
100% | ≤300 | pF/300m |
98% | ≤100 | pF/300m |
ea1-2 | ≤800 | pF/300m |
Prüfspannung | ||
Ader/Ader | 600 | V/50Hz |
Ader/Schirm | 2000 | V/50Hz |
Temperaturbereich | ||
Verlegung | -20 bis +50 | °C |
Betrieb | bis +70 | °C |
Technische Änderungen vorbehalten.
CPR - Regulations
Aufbau
Leiter | eindrähtiger, blanker Kupferdraht Ø 0,6 mm |
Isolierhülle | Schaum-Haut-PE |
Aderfarben | a-Ader: rot, grün, gelb, blau, braun |
b-Ader: weiß | |
c-Ader: schwarz | |
d-Ader: grau | |
Verseilung | je vier Adern zu Sternvierern; 5 Sternvierer zu Grundbündel verseilt. Bündel in konzentrischen Lagen verseilt. Die Zählbündel werden mit einer roten, die Richtungsbündel mit einer grünen, alle anderen Bündel abwechselnd mit einer gelben bzw. blauen Abbindung gekennzeichnet; Folienbewicklung; verzinnter Kupferdraht |
Feuchtigkeitsbarriere | 0,15 mm Aluminiumband mit beidseitig beschichtetem Polyethylen (0,05 mm) – der Länge nach mit Überlappung aufgebracht |
Tragseil | verzinkte Stahldrähte |
Mantel | PE, schwarz |
Verlegung
Geeignet für Mastenverlegung
Aufdruck
<PENGG KABEL> <JJJJ> <QL …x4x0,6> <Meter> <Telefonhörer> <Chargennummer>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
