Bahnkabel Germany
AJ-2Y(L)2YDB2Y ..x4x1,4 S (H45)
C45
1.4
6-80
Bahnkabel Germany

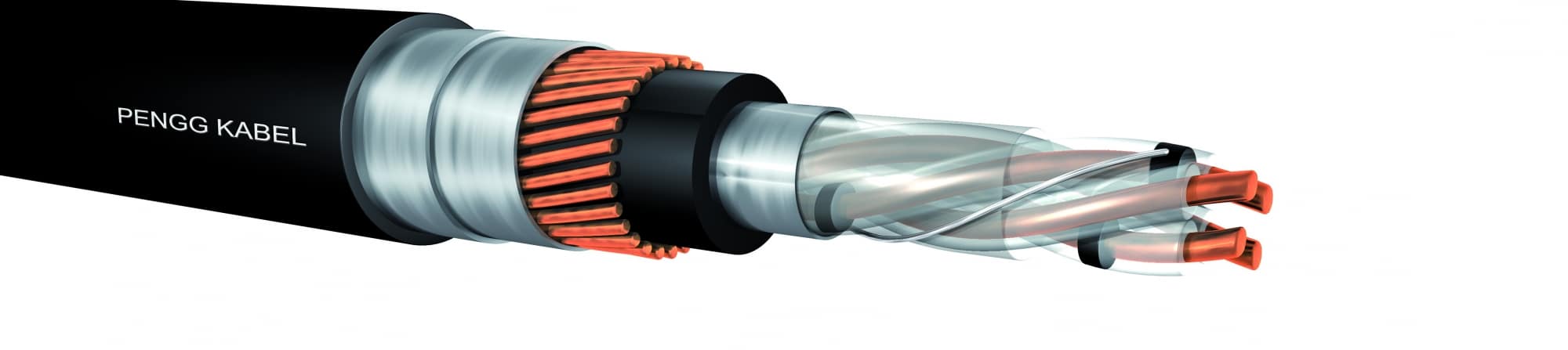

PE-insulated, star-quads, with rodent protection
For general use in protection systems (unless the application of special cable of safety engineering, e.g. „Indusi“ connection cables, is specified), preferably for transmission of alternating currents up to 90 kHz in systems, which require a high symmetry against each other and outside disturbers as well as in relation to the earth potential.
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht ∅ 1,4 mm |
| Isolierhülle | PE (2Y) |
| Identifikation | Grundfarbe: grau, Ringaufdruck gemäß DB AG 416.0116, Überwachungsadern: grau |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt, der Zählvierer jeder Lage ist mit einer offenen blauen Wendel markiert, zwei perforierte Adern (Ø 0,5 mm; in Kabel mit ≥7 Vierer), umwickelt mit Kunststoffband, verzinnter Kupferdraht (Ø 0,4 mm) |
| Schichtenmantel | Verbund aus Aluminiumfolie und PE-Mantel ((L)2Y), schwarz |
| Schirm | eine Lage Kupferdraht (Ø 0,9 / 1,2 / 1,4 / 1,8 mm) (D), umwickelt mit Kunststoffband |
| Bewehrung | zwei Lagen verzinktes Stahlband (0,5 / 0,8 mm) (B) |
| Schutzhülle | PE, schwarz (2Y) |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
1. Zeile: SIGNAL <Meter> VDE-Index Nr. <Type> PENGG KABEL
2. Zeile (wenn Kabel-Ø > 20 mm): SIGNAL
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Typenkonstruktion | rk Index | DB-Artikelnummer | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|---|---|
| 3x4x1,4 5x4x1,4 10x4x1,4 20x4x1,4 30x4x1,4 40x4x1,4 5x4x1,4 10x4x1,4 20x4x1,4 30x4x1,4 40x4x1,4 |
500 500 500 500 500 500 400 400 400 400 400 |
00649998 00650000 00650001 00650002 00650004 00650006 00650007 00650008 00650010 00650014 00650016 |
4525218 4524242 4525219 4526528 4526731 4531180 4528031 4526480 4527152 4525477 4528032 |
25,0 29,0 37,0 47,0 54,0 61,0 31,0 39,0 49,0 56,0 63,0 |
1350 1760 2620 4040 5330 6550 2470 3610 5260 6690 8070 |
Technische Details (bei 20°C)
| Vorschrift | DB AG 416.0115 | |
| Leiterdurchmesser | 1,4 | mm |
| Schleifenwiderstand | ≤23,4 | Ω/km |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ≤45 (H45) | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k1 | ||
| 100% | ≤650 | pF/500m |
| k9-12 | ||
| 100% | ≤500 | pF/500m |
| e1/2 | ||
| 100% | ≤1300 | pF/500m |
| ea1/2 | ||
| 100% | ≤1300 | pF/500m |
| Leitungsleitungsdämpfung (bei f=90kHz) | ||
| 100% | ≤2,6 | db/km |
| FEXT (bei f=90kHz) | ||
| 100% | ≥33 | db/km |
| Prüfspannung | ||
| Ader/Ader | 2500 | V/50Hz/1min |
| Ader/Schirm | 2500 | V/50Hz/1min |
| Spez. der Überwachungsadern | ||
| Schleifenwiderstand | ≤190 | Ω/km |
| Isolationswiderstand | ||
| im trockenen Zustand | ≥1 | GΩkm |
| im feuchten Zustand | ≤30 | kΩ abs. |
| Temperaturbereich | ||
| Verlegung | -10 bis +60 | °C |
| Betrieb | -40 bis +60 | °C |
Technische Änderungen vorbehalten.
