Telekommunikationskabel

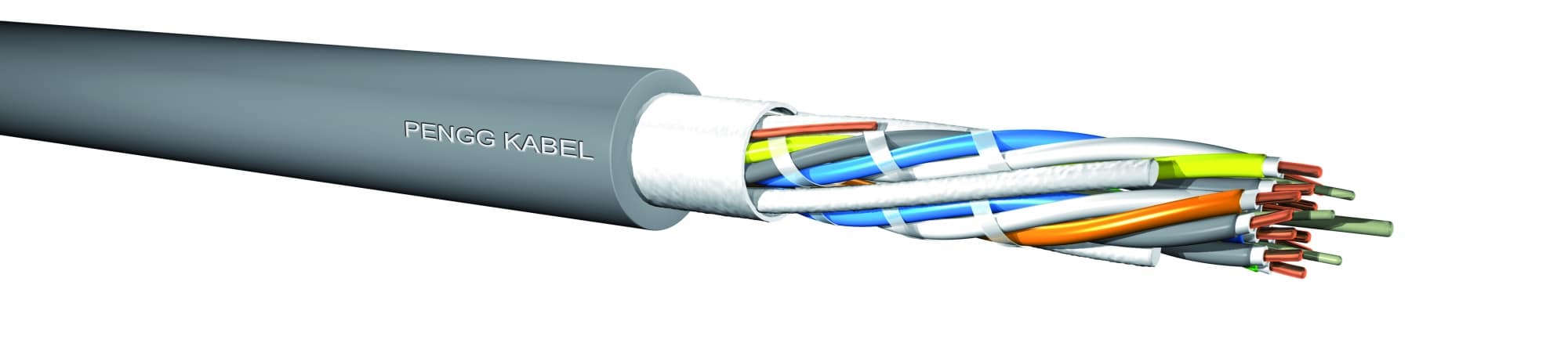

Introduction cable ..x2x0,6
C55
0.6
2-6
Telekommunikationskabel
Halogenfree, dry-filled indoor cable
The cable is used for data transmission in indoor areas
Innenkabel Telekommunikationskabel Introduction cable ..x2x0,6
Filling
dry filling / swellable materials
Overall Shield, Reinforcement
unshielded
Product Suitability
Telekommunikationskabel
Structure, Laying, Imprint
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,6 mm |
| Isolierhülle | PE |
| Aderfarben | Ader a: OR-OR-GE |
| Ader b: BL-GN-BL | |
| Ader c: GR | |
| Ader d: WS | |
| Verseilung | je vier Adern zum Sternvierer, Sternvierer und quellfähige Materialien in konzentrischen Lagen zur Kabelseele verseilt |
| Beidraht | lackierter Kupferdraht Ø 0,6 mm |
| Mantel | umwickelt mit quellbaren Bändern, PE, grau |
Verlegung
Für Innen- und Außenanwendungen, zur Verlegung in der Erde jedoch nicht geeignet
Aufdruck
<Meter> <Kabeltype> <PENGG KABEL> <JJJJ>
Bemerkung
Verfügbar in Versionen mit und ohne Schichtenmantel
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Product Dates
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 2x2x0,6 6x2x0,6 |
632993 632990 |
7,1 9,9 |
44,1 90,3 |
Technical Details
Technische Details (bei 20°C)
| Vorschrift | BC spec. Introc. V3 | |
| Leiterdurchmesser | 0,6 | mm |
| Leiterwiderstand | ≤130 | Ω/km |
| Widerstandsdifferenz | ≤2 | % |
| Isolationswiderstand | ≥5 | GΩkm |
| Betriebskapazität (bei f=800Hz) | ||
| Paar | ≤55 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k | ||
| Paar-Paar | ≤150 | pF/500m |
| E | ≤750 | pF/500m |
| Leitungsdämpfung | ||
| 1 MHz | ≤21 | dB/km |
| NEXT | ||
| 1 MHz | ≥55 | dB/km |
| 10 MHz | ≥40 | dB/km |
| Wellenwiderstand | ||
| 1-30 MHz | 115 ±10 | Ω |
| Prüfspannung | ||
| Ader/Ader | 1500 | V/DC 1min |
Technische Änderungen vorbehalten.
