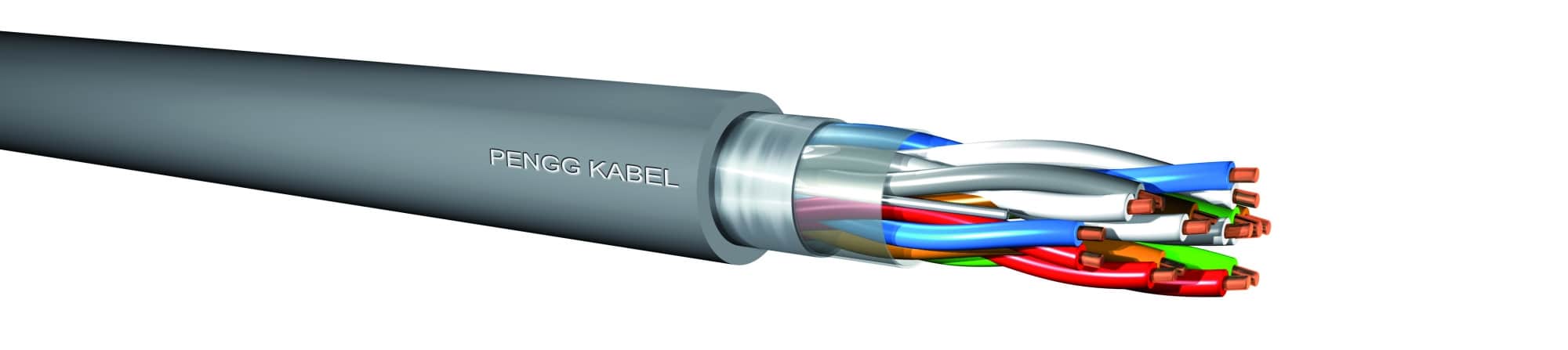

Telekommunikationskabel
CU/PE/FOL/AL/FRNC ..x2x0,5 (55 nF)
C55
0.5
1-200
Telekommunikationskabel
Halogenfree, shielded signaling cable
For telecommunication and signal transmission with high safety standards and to protect people and real values against fire as well as telecommunication cable for measuring and controlling purposes in industrial plants. In case of fire no corrosive gases will be emitted.
Innenkabel Telekommunikationskabel CU/PE/FOL/AL/FRNC ..x2x0,5 (55 nF)
Filling
Overall Shield, Reinforcement
Product Suitability
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,5 mm (CU) |
| Isolierhülle | PE (PE) |
| Aderfarben | WS/BL, WS/OR, WS/GN, WS/BR, WS/GR, RT/BL, RT/OR, RT/GN, RT/BR, RT/GR |
| Verseilung | je 2 Adern zu Paaren, 10 Paare zu Bündel, die Bündel in konzentrischen Lagen zur Kabelseele verseilt, die Bündel sind durch Nummernbändchen gekennzeichnet, Folienbewicklung (FOL) |
| Beidraht | verzinnter Kupferdraht Ø 0,5 mm |
| Schirm | aluminiumkaschierte Plastikfolie (AL), Reißfaden |
| Mantel | FRNC-Mantel, grau (RAL7032) (FRNC) |
Verlegung
Für Innen- und Außenanwendungen, zur Verlegung in der Erde jedoch nicht geeignet
Aufdruck
<Meter> <Kabeltype> <PENGG KABEL> <JJJJ>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 1x2x0,5 2x2x0,5 8x2x0,5 10x2x0,5 20x2x0,5 30x2x0,5 50x2x0,5 100x2x0,5 200x2x0,5 |
6024795 6023446 6022262 6021741 6021742 6021743 6021744 6021586 6021810 |
3,4 5,0 7,0 8,0 11,0 13,0 15,6 21,0 29,3 |
13 27 62 77 137 202 290 543 1065 |
Technische Details (bei 20°C)
| Vorschrift | TDK-TS 900 012, IEC 60332-1 | |
| Leiterdurchmesser | 0,5 | mm |
| Leiterwiderstand | ≤97,8 | Ω/km |
| Widerstandsdifferenz | ≤2 | % |
| Isolationswiderstand | ≥500 | MΩkm |
| Betriebskapazität (bei f=800Hz) | ||
| Paar | ≤64 | nF/km |
| Mittelwert | ≤55 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k | ||
| Paar-Paar | ≤250 | pF/500m |
| Mittelwert 95% | ≤150 | pF/500m |
| Betriebsspannung | ≤50 | VAC |
| ≤75 | VDC | |
| Prüfspannung | ||
| Ader/Ader | 1500 | V/DC 1min |
| Temperaturbereich | ||
| Verlegung | -5 bis +50 | °C |
| Betrieb | bis +70 | °C |
Technische Änderungen vorbehalten.
Für dieses Kabel existiert folgende EU-BauPVO-Leistungserklärung:
