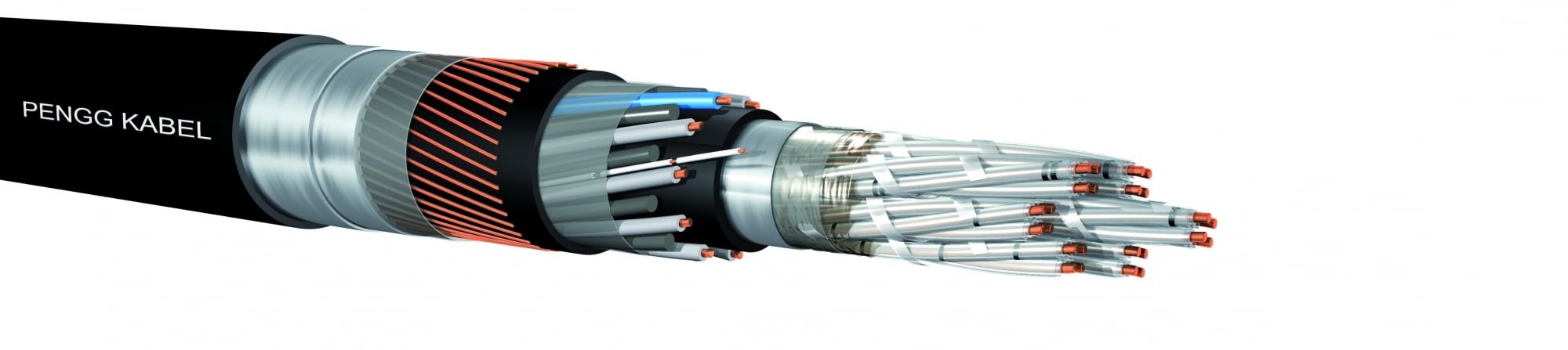

AJ-2Y(L)2Y2YDB2Y ..x4x.. + ..x1x..

C45

0.9,1.4

2-14

PE-insulated, star-quads, with inductive protection

This cable is used for special use in security systems where simultaneous NF-transmission up to 40 kHz and power transmission is required

unfilled

composite layer (L) copper wires steel tape

Bahnkabel Germany

Structure, Laying, Imprint

Leiter	eindrähtiger, blanker Kupferdraht ∅ 0,9 / 1,4 mm
Isolierhülle	PE (2Y)
Aderfarben	Ader a: transparent
	Ader b: transparent mit einer Ringmarkierung alle 17 mm
	Ader c: transparent mit zwei Ringmarkierungen alle 34 mm
	Ader d: transparent mit zwei Ringmarkierungen alle 17 mm
Verseilung	je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt, umwickelt mit Kunststoffband, Beidraht blank 0,4 mm längslaufend
Schichtenmantel	Verbund aus Aluminiumfolie und PE-Mantel ((L)2Y), schwarz
Verseilung	eine Lage Adern, kombiniert mit Füllelementen Ø 0,9 / 1,4 / 1,8 mm, Isolierhülle PE, zwei Überwachungsadern in diametraler Anordnung
Mantel	PE, schwarz (2Y)
Schirm	eine Lage Kupferdraht (D), umwickelt mit Kunststoffband
Bewehrung	zwei Lagen Stahlband (B), umwickelt mit Kunststoffband
Schutzhülle	PE, schwarz (2Y)

Für Erdverlegung und Verlegung in Rohrleitungen geeignet.

SIGNAL <Meter> <Type> <VDE Reg. Nr.> PENGG KABEL

Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.

Product Dates

Typenkonstruktion	rk Index	DB-Artikelnummer	Materialnummer	Außendurchmesser ca. mm	Gewicht ca. kg/km
1x4x0,9 + 4x1x1,4 7x4x1,4 + 10x1x1,8 1x4x0,9 + 4x1x1,4 7x4x1,4 + 10x1x1,8 1x4x0,9 + 4x1x1,4 7x4x1,4 + 10x1x1,8	600 600 500 500 400 400	01125136 01125139 01125137 01125140 01125138 01125171	633336 4535540 633335 633330 633334 633332	27,0 43,0 27,0 44,0 29,0 46,0	1100 2400 1150 2660 1870 3820

Technical Details

Vorschrift	DB AG 416.0118
Sternvierer verseilte Adern
Leiterdurchmesser	0,9	1,4		mm
Schleifenwiderstand	≤56,6	≤23,4		Ω/km
Isolationswiderstand	≥10	≥10		GΩkm
Betriebskapazität (800Hz)	≤45	≤45		nF/km
Kapazitive Kopplung
k₁	≤650	≤650		pF/500m
k_9-12
benachtbarte Vierer	≤500	≤500		pF/500m
überbenachbarte Vierer	≤150	≤150		pF/500m
e_a1/2	≤1300	≤1300		pF/500m
NEXT
im Vierer
Mittelwert	≥65	≥65		dB/km
Einzelwert	≥60	≥60		dB/km
benachbarte Vierer
Mittelwert	≥65	≥65		dB/km
Einzelwert	≥60	≥60		dB/km
überbenachbarte Vierer
Mittelwert	≥70	≥70		dB/km
Einzelwert	≥60	≥60		dB/km
Vierer in Nachbarlage
Mittelwert	≥75	≥75		dB/km
Einzelwert	≥65	≥65		dB/km
Wellenwiderstand 40 kHz	130 ±12%	130 ±12%		Ω
Wellenleitungsdämpfung 40 kHz	≤2,6	≤1,5		dB/km
Adrig verseilte Adern
Leiterdurchmesser	0,9	1,4	1,8	mm
Leiterwiderstand	≤28,9	≤11,9	≤7,2	Ω/km
Isolationswiderstand	≥10	≥10	≥10	GΩkm
Betriebskapazität (800Hz)	≤120	≤120	≤120	nF/km
Prüfspannung
Ader/Ader	2500	2500		V/50Hz/1min
Ader/Schirm	2500	2500		V/50Hz/1min

Technische Änderungen vorbehalten.
