Telekommunikationskabel
I-2YH ..x2x0,5
C50
0.5
16-25
Telekommunikationskabel
Halogenfree, shielded installation cable
For telecommunication and signal transmission with high safety standards and to protect people and real values against fire as well as telecommunication cable for measuring and controlling purposes in industrial plants. In case of fire no corrosive gases will be emitted.

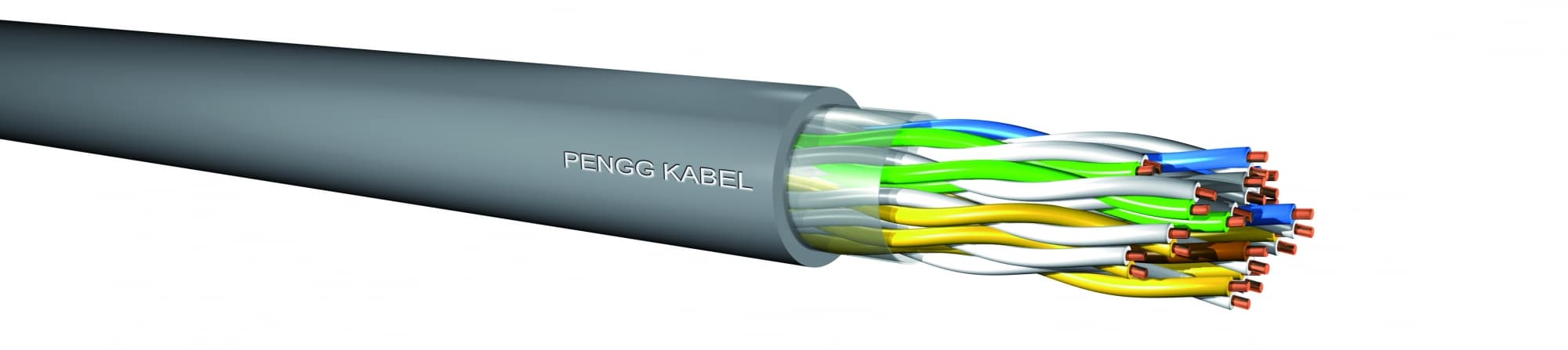

Innenkabel Telekommunikationskabel I-2YH ..x2x0,5
Filling
Overall Shield, Reinforcement
Product Suitability
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,5 mm |
| Isolierhülle | PE |
| Aderfarben | a-Ader: WS |
| b-Ader: BL-GE-GN-BR-BL/WS-BL/GE-BL/GN-BL/GR-BL/BR-GE/WS-GE/GN-GE/BR-GE/GR-GN/WS-GN/BR-GN/GR-GR/WS-BL/RT-GE/RT-GN/RT-BR/RT-GR/RT | |
| Verseilung | 2 Adern zu Paaren, Paare in konzentrischen Lagen zur Kabelseele verseilt, Kabelseele umwickelt mit Kunststoffband, Reißfaden |
| Mantel | FRNC-Mantel, grau |
Verlegung
Für Innen- und Außenanwendungen, zur Verlegung in der Erde jedoch nicht geeignet
Aufdruck
<Meter> <Kabeltype> <PENGG KABEL> <JJJJ>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 16x2x0,5 25x2x0,5 |
5635319 5635320 |
10,4 12,2 |
117 168 |
Technische Details (bei 20°C)
| Vorschrift | Interne Spezifikation | |
| Leiterdurchmesser | 0,5 | mm |
| Leiterwiderstand | ≤95,0 | Ω/km |
| Widerstandsdifferenz | ≤2 | % |
| Isolationswiderstand | ≥500 | MΩkm |
| Betriebskapazität (bei f=800Hz) | ||
| Paar | ≤50 | nF/km |
| Kapazitive Kopplung (bei f=800Hz) | ||
| k | ||
| Paar-Paar | ≤250 | pF/500m |
| E | ≤1000 | pF/500m |
| Prüfspannung | ||
| Ader/Ader | 700 | V/AC 1min |
Technische Änderungen vorbehalten.
