Bahnkabel Germany
A-02YSTF(L)2YV ..x4x0,9 STI
C34
0.9
10-60
Bahnkabel Germany
PE-foam skin insulated, star-quads, with reinforced sheath
The cable is designed for use as railway signalling cable for long distances

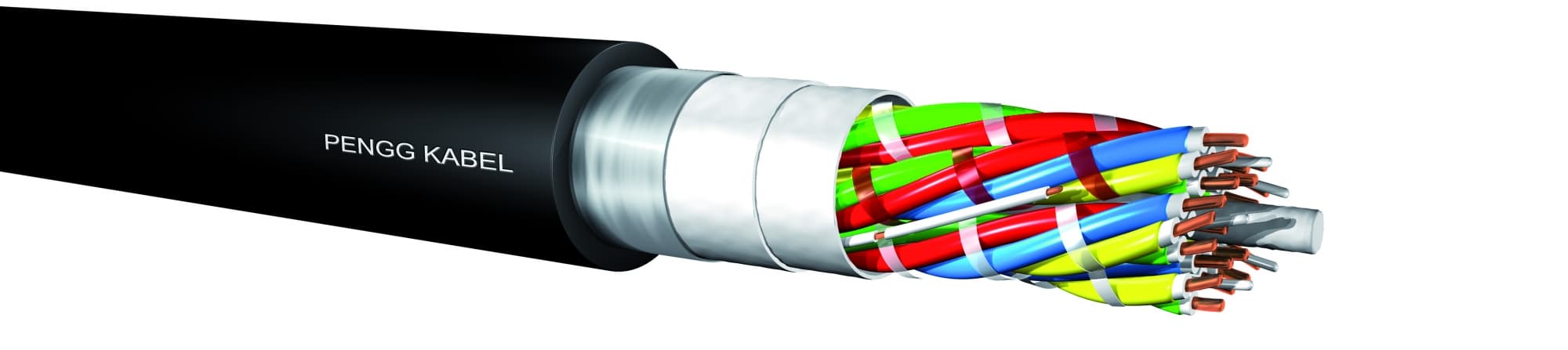

Bahnkabel A-02YSTF(L)2YV ..x4x0,9 STI
Filling
dry filling / swellable materials
Overall Shield, Reinforcement
composite layer (L)
Product Suitability
Bahnkabel Germany
Structure, Laying, Imprint
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht ∅ 0,9 mm |
| Isolierhülle | PE-Schaum-Haut-Isolierung (02YS) |
| Aderfarben | Ader a: gelb |
| Ader b: rot | |
| Ader c: grün | |
| Ader d: blau | |
| Verseilung | je vier Adern zu Sternvierern; Sternvierer in Lagen zur Kabelseele verseilt, zwei perforierte Adern (Ø 0,5 mm), umwickelt mit quellfähigem Band (TF) |
| Schichtenmantel | Verbund aus Aluminiumfolie und PE-Mantel, verstärkt ((L)2YV), schwarz |
Verlegung
Für Erdverlegung und Verlegung in Rohrleitungen geeignet.
Aufdruck
gemäß Lastenheft 416.0530 V1.1
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Product Dates
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 5x4x0,9 10x4x0,9 16x4x0,9 19x4x0,9 24x4x0,9 30x4x0,9 |
4538917 4523796 630077 630078 630085 630086 |
22,0 29,0 33,0 35,0 40,0 43,0 |
340 580 850 950 1190 1420 |
Technical Details
Technische Details (bei 20°C)
| Vorschrift | DB AG 416.0530 V1.1 | |
| Leiterdurchmesser | 0,9 | mm |
| Schleifenwiderstand | ≤56,6 | Ω/km |
| Widerstandsdifferenz | ≤0,30 | Ω/km |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität | ≤34 | nF/km |
| Kapazitive Kopplung | ||
| k1 | ≤110 | pF/km |
| k9-12 | ≤110 | pF/km |
| ea1/2 | ≤1300 | pF/km |
| Leitungsdämpfung | ||
| 800Hz | ≤0,6 | db/km |
| Betriebsspannung | ≤250 | Veff |
| Nahnebensprechleitungsdämpfung | ≤45 | db abs. |
| Fernnebensprechleitungsdämpfung | ≤45 | db/km |
| Prüfspannung | ||
| Ader/Ader | 500 | V/50Hz/1min |
| Ader/Schirm | 2000 | V/50Hz/1min |
| Spez. der Überwachungsadern | ||
| Schleifenwiderstand | ≤190 | Ω/km |
| Isolationswiderstand | ||
| im trockenen Zustand | ≥1 | GΩkm |
| im feuchten Zustand | ≤30 | kΩ abs. |
Technische Änderungen vorbehalten.
