Telekommunikationskabel
TK ..x4x0,8 PE4-ALT
C35
0.8
6-300
Telekommunikationskabel

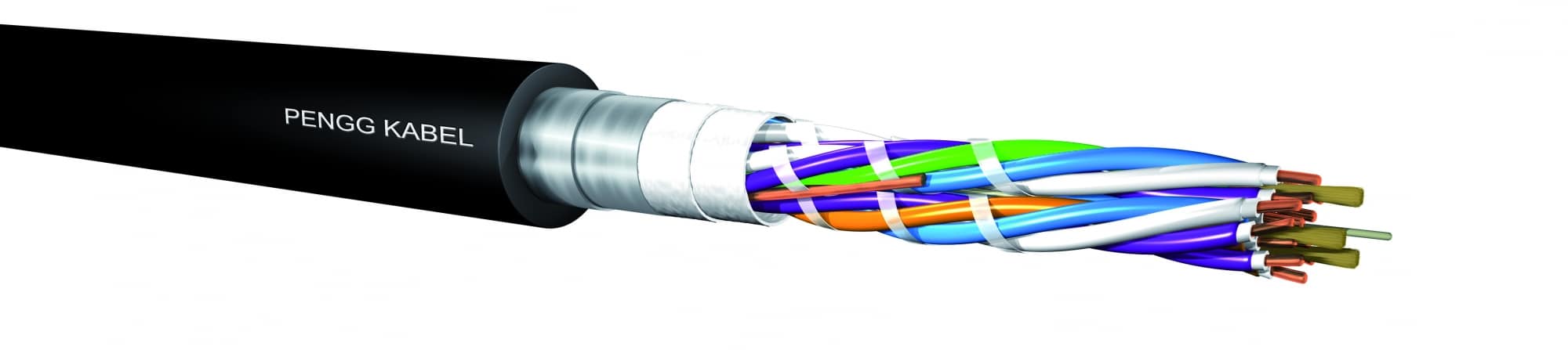

Foam-skin-PE-insulated subscriber cable, filled with swellable materials
In all kinds of operating premises (excepted locations with special protection demands - like in fire or highly combustible premises). In telecommunication network systems and similar systems, for example as PTT subscriber’s cable.
Außenkabel Telekommunikationskabel TK ..x4x0,8 PE4-ALT
Filling
dry filling / swellable materials
Overall Shield, Reinforcement
composite layer (L)
Product Suitability
Telekommunikationskabel
Structure, Laying, Imprint
Aufbau
| Leiter | eindrähtiger, blanker Kupferdraht Ø 0,8 mm |
| Isolierhülle | Schaum-Haut-PE (PE4) |
| Aderfarben | Vierer 1: weiß/blau/türkis/violett |
| Vierer 2: weiß/orange/türkis/violett | |
| Vierer 3: weiß/grün/türkis/violett | |
| restliche Vierer abwechselnd: weiß/braun/türkis/violett und weiß/grau/türkis/violett | |
| Verseilung | je vier Adern zu Sternvierern, Sternvierer in Lagen (bis up to 50x4x..) bzw. in Bündeln (ab 75x4x..) zur Kabelseele verseilt |
| Füllung | quellfähige Materialien (Bänder, Garne) in der Kabelseele, Bewicklung mit Quellvlies |
| Schichtenmantel | zwei Kupferbeidrähte Ø 0,8 mm; Schirm aus einseitig PE-beschichtetem Aluminiumband mit dem PE-Außenmantel verschweißt (ALT), schwarz |
Verlegung
Geeignet für Erd- und Rohrverlegung
Aufdruck
<PENGG KABEL> <JJJJ> < ..x4x0,8 PE4-ALT> <Chargennummer> <Telefonhörer> <Meter>
Dieses Datenblatt beschreibt einen Standard-Typ.
Zahlreiche Varianten sind auf Anfrage erhältlich.
Product Dates
| Typenkonstruktion | Materialnummer | Außendurchmesser ca. mm | Gewicht ca. kg/km |
|---|---|---|---|
| 3x4x0,8 5x4x0,8 10x4x0,8 25(26)x4x0,8 50(51)x4x0,8 75(77)x4x0,8 100(102)x4x0,8 150(153)x4x0,8 |
5228317 5230493 5224927 5227085 5227096 633385 633384 633385 |
14 16 21 30 40 49 54 64 |
170 240 400 850 1600 2440 3260 4680 |
Technical Details
Technische Details (bei 20°C)
| Vorschrift | 6PHETOP_1042_00E_11 | |
| Leiterdurchmesser | 0,8 | mm |
| Schleifenwiderstand | ≤72 | Ω/km |
| Widerstandsdifferenz | ≤2,0 | % |
| Isolationswiderstand | ≥10 | GΩkm |
| Betriebskapazität (Richtwert) | ||
| bei f=800kHz | 35 | nF/km |
| Leitungsdämpfung (Mittelwerte) | ||
| bei f=100kHz | ≤3,5 | dB/km |
| bei f=1MHz | ≤11 | dB/km |
| bei f=10MHz | ≤45 | dB/km |
| Wellenwiderstand (Mittelwerte) | ||
| bei f=1MHz | 135 ±10% | Ω |
| bei f=10MHz | 135 ±10% | Ω |
| NEXT Loss (l≥100m) (Mittelwerte) | ||
| bei f=100kHz | ≥60 | dB |
| bei f=1MHz | ≥45 | dB |
| bei f=10MHz | ≥30 | dB |
| ELFEXT Loss (l=1000m) (Mittelwerte1)) | ||
| bei f=100kHz | ≥63 | dB |
| bei f=1MHz | ≥45 | dB |
| bei f=10MHz | ≥23 | dB |
| Prüfspannung: | ||
| Ader/Ader | 500 | Veff |
| Ader/Schirm | 2000 | Veff |
1) für Kabel mit 20 und mehr Elementen
Technische Änderungen vorbehalten.
CPR - Regulations
Für dieses Kabel existiert folgende EU-BauPVO-Leistungserklärung:
